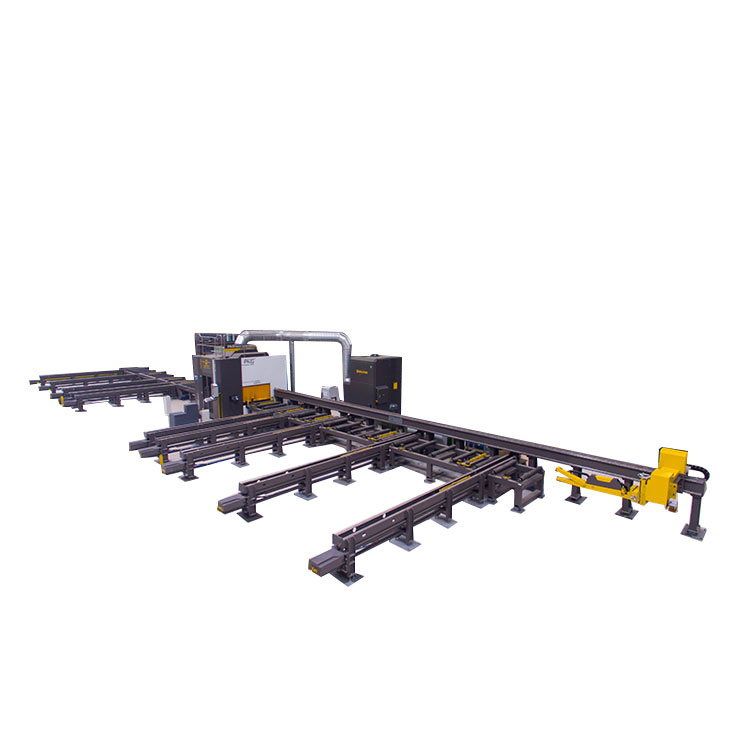

เครื่องตัดหุ่นยนต์บีม

PKG500

เครื่องตัดหุ่นยนต์บีม

สำหรับทั้งหมดเครื่องตัดหุ่นยนต์บีมs และเครื่องตัดพลาสม่าที่ผลิตโดย JINFENG WELDCUT จะมีการรับประกัน 2 ปี และมาพร้อมกับโต๊ะ Roller, cross conveyor, ตัวกรองฝุ่น, ระบบตัดพลาสม่า และฟังก์ชั่นเสริม เช่น dot peen marking device และรองรับ CAD-CAM interfaces ทั้งหมด พีเคจีเครื่องตัดหุ่นยนต์บีมs เป็นไลน์การตัดพลาสม่าด้วยหุ่นยนต์ที่ทันสมัยที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ

ข้อมูลจำเพาะ

คุณลักษณะและแอปพลิเคชัน

1.ปชปเครื่องตัดหุ่นยนต์บีมs เป็นอุปกรณ์ตัดอัตโนมัติระดับสูงที่รวมเข้ากับแขนกล ABB 6 แกน ด้วยการดำเนินการเพียงปุ่มเดียวโดยผู้ควบคุมเครื่องหนึ่งคน ไลน์จะเริ่มการประมวลผลอัตโนมัติตั้งแต่การโหลดวัสดุและการขนถ่ายชิ้นส่วนหลังจากการตัดพลาสมา

2. หนึ่ง PKGเครื่องตัดหุ่นยนต์บีมs ด้วยตัวดำเนินการหนึ่งตัวสามารถแทนที่:

สายเจาะลำแสง

เลื่อยสายพาน

เส้นมุม

สายการประมวลผลแผ่น / บาร์

เครื่องก๊อปปิ้ง

เครื่องมาร์คกิ้ง

3. สายสามารถรวมเข้ากับระบบ MES ได้อย่างสมบูรณ์และอนุญาตให้มีการควบคุมระยะไกลผ่านโปรแกรมดูทีมสำหรับวิศวกรจากผู้ผลิตเพื่อดำเนินการวินิจฉัยระยะไกลเพื่อแก้ปัญหาผ่านทางอินเทอร์เน็ตได้อย่างง่ายดายโดยไม่ต้องส่งวิศวกรไปที่ไซต์งาน

3.ระบบ CNC ให้การควบคุมเต็มรูปแบบของระบบสายหลักทั้งหมด (หุ่นยนต์, โต๊ะลูกกลิ้ง, สายพานลำเลียง, เกวียนวัดและที่จับ, ระบบการทำเครื่องหมาย) ã

4.สามารถอ่านไฟล์ *.gen ที่สร้างจาก Tribon/AM, ไฟล์ DSTV ที่ส่งออกจากซอฟต์แวร์การออกแบบ TEKLA และรูปแบบอื่นๆ

5. นี่เครื่องตัดหุ่นยนต์บีมS ถูกนำมาใช้อย่างกว้างขวางในการก่อสร้างเหล็ก (การเผชิญหน้ากับลำแสงพลาสมาสำหรับการผลิตโครงสร้างอาคารสะพานรถไฟรถพ่วงรถบรรทุกรถไฟ Stringers บันไดและเหล็กกล้ารองอื่น ๆ ) โครงสร้างเหล็กและนอกชายฝั่ง อาเมส) และนำไปใช้บนบก

รายละเอียด

พ.ค.นี้เครื่องตัดหุ่นยนต์บีมประกอบด้วย:

สายพานลำเลียง

รถเข็นวัดและที่จับ

อุปกรณ์ทำเครื่องหมายแบบดอทพีน

ตารางลูกกลิ้งป้อนเข้า

ห้องตัดพลาสม่าของหุ่นยนต์

ตารางลูกกลิ้งขาออก

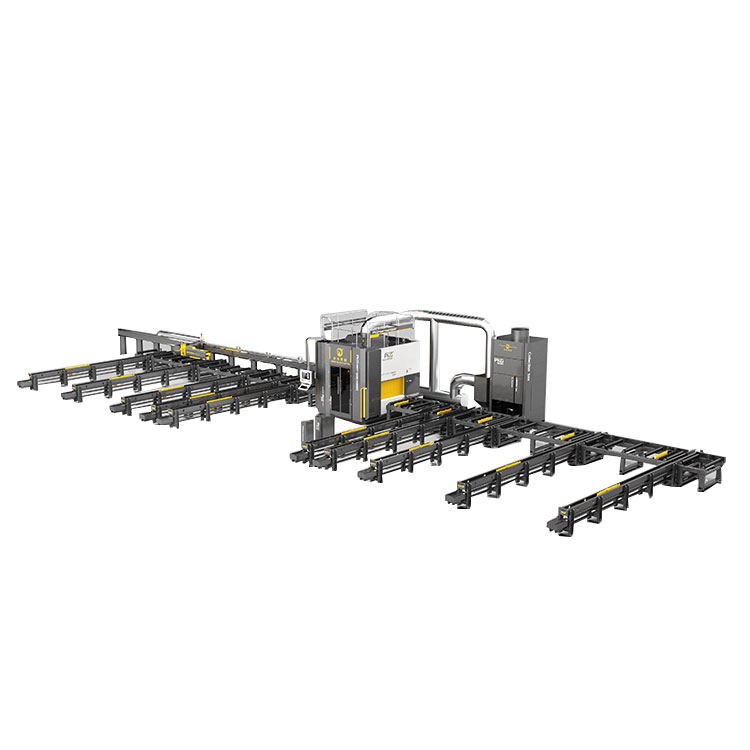

มุมมองโครงสร้าง

สายพานลำเลียงแบบไขว้ â แบบโซ่

โดยการรวมสายพานลำเลียงแบบไขว้ (แบบโซ่) เข้ากับโต๊ะป้อนลูกกลิ้งของ PKGเครื่องตัดหุ่นยนต์บีมs สามารถเคลื่อนย้ายคานตัว H และโปรไฟล์อื่น ๆ ไปยังตำแหน่งที่ต้องการโดยไม่ต้องใช้เครนเพื่อลดความเสี่ยงของเครนให้เหลือ 0

รถเข็นวัดและที่จับ

ป้อนโปรไฟล์เข้าไปในห้องตัดพร้อมกันเพื่อวัดความยาวของโปรไฟล์ที่ป้อน

อุปกรณ์ทำเครื่องหมายแบบดอทพีน

จัดให้มีเครื่องหมายตรวจสอบย้อนกลับของหมายเลขชิ้นส่วนอย่างถาวร

ห้องตัดหุ่นยนต์

โดยติดตั้งแขนหุ่นยนต์ 6 แกนไว้ในห้องตัดเพื่อทำการตัดคุณภาพสูงบนโปรไฟล์ด้วยพลาสม่าทอร์ช และตัดรูหนูด้วยอ๊อกซิฟูลทอร์ช

ตารางลูกกลิ้งอินพุต / เอาท์พุต

ด้วยการทำงานของโต๊ะลูกกลิ้ง เครื่อง H-beam จะทำงานอัตโนมัติเพื่อลดแรงงานและเพิ่มการผลิต

สายพานลำเลียงข้าม â ขนถ่าย

โดยการรวมสายพานลำเลียงเข้ากับโต๊ะลูกกลิ้งขาออกของ PKGเครื่องตัดหุ่นยนต์บีมs ชิ้นส่วนหลังการตัดสามารถเคลื่อนย้ายไปยังสถานที่ที่ต้องการโดยไม่ต้องใช้เครนเพื่อลดความเสี่ยงของเครนเป็น 0
