สำหรับ CNC ทั้งหมดเครื่องตัด Plamsa และ Oxyfuelที่ผลิตโดย JINFENG WELDCUT จะถูกส่งไปยังผู้ใช้ปลายทางพร้อมการรับประกัน 2 ปี

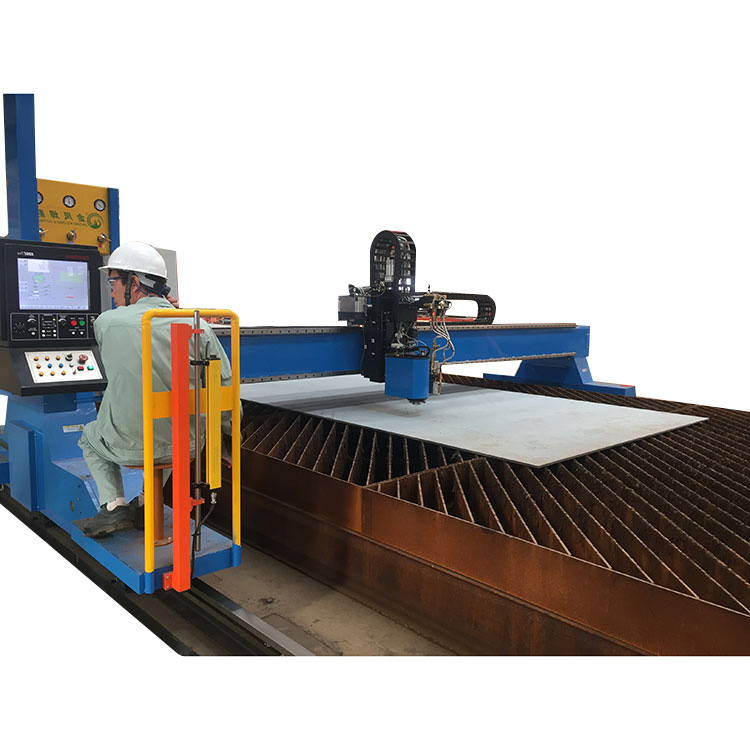

ซีเอ็นซีเครื่องตัด Plamsa และ Oxyfuelเป็นไดรฟ์คู่กับเซอร์โวมอเตอร์ รางสำหรับการวิ่งบนพอร์ทัลทำจากรางรถไฟที่มีความแข็งสูง ซึ่งเป็นการตัดเฉือนที่แม่นยำและบดด้วยเครื่องเจียรราง เพื่อให้รางมีความแม่นยำน้อยกว่า 0.02 มม. จึงรับประกันการตัดชิ้นส่วนคุณภาพสูง
ซีเอ็นซีเครื่องตัด Plamsa และ Oxyfuelเป็นที่นิยมอย่างมากในอุตสาหกรรมต่าง ๆ สำหรับการแปรรูปโลหะแผ่น
แบบอย่าง |
ที.จี |
ส.ป.ก |
ช่วงรถไฟ |
6ม.~14ม |
3 ม. ~ 14 ม |
ความกว้างในการทำงาน |
ช่วงราง - 1 ม |
ระยะราว â 1.5 ม |
ความยาวราง |
>6 ม |
>6 ม |
การตัดเอียงด้วยการหมุนด้วยพลาสมา |
เลขที่ |
ใช่ |
Oxyfuel Rotation การตัดเอียง |
ใช่ |
ใช่ |
อิงค์เจ็ทมาร์กเกอร์ |
ใช่ |
ใช่ |
การตัดแนวตั้งด้วยพลาสมา |
ใช่ |
ใช่ |
1. รองรับการตัดพลาสม่าแบบแห้ง, การมาร์กด้วยพลาสม่า, การตัดเชื้อเพลิงด้วยออกซิเจน, ซอฟต์แวร์ CAD-CAM, การมาร์กอิงค์เจ็ท, เครื่องมือและอุปกรณ์การทำงานต่างๆ มากมาย
2. ความเร็วในการขนถ่ายสูงถึง 18m / นาทีสำหรับไดรฟ์คู่ (ความเร็วสูงเป็นตัวเลือก)
3. รองรับซอฟต์แวร์ Nesting ต่างๆ ที่สามารถสร้างโปรแกรมตัดมาตรฐาน DIN ได้
4. ติดตั้งง่ายและสะดวก
สำหรับวัตถุประสงค์ในการประมวลผลที่แตกต่างกันของผู้ใช้ มีอุปกรณ์เสริมและเครื่องมือมากมายที่สามารถรวมเข้ากับ CNC ได้เครื่องตัด Plamsa และ Oxyfuelตระหนักถึงการตัดพิเศษเพื่อเพิ่มประสิทธิภาพการผลิตของลูกค้า
ลูกค้าสามารถเลือกจำนวนหัวเผา CNC ที่ต้องการได้
ไฟฉาย CNC oxyfuel มีอุปกรณ์จุดระเบิดอัตโนมัติและเซ็นเซอร์ความสูงแบบ capacitive เป็นตัวเลือก

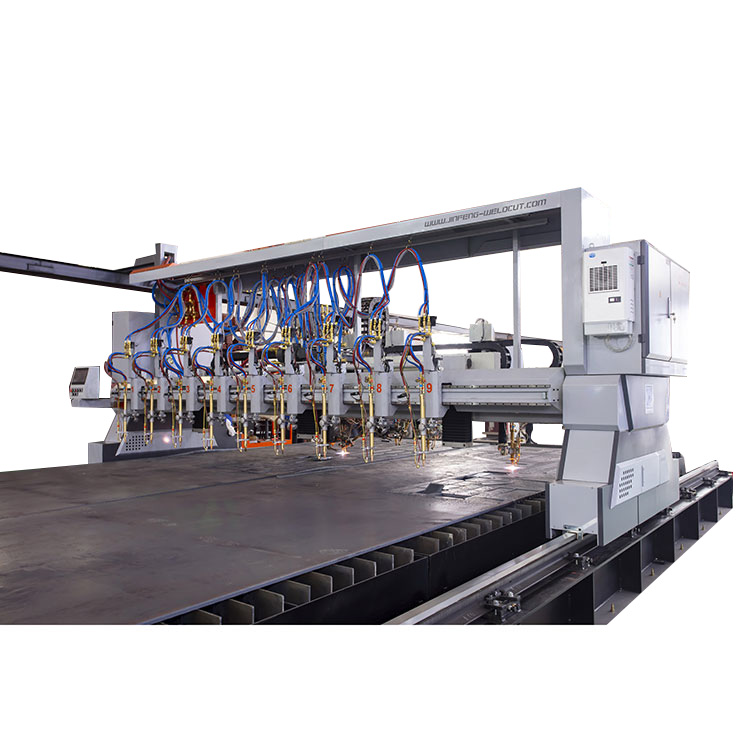

เครื่องตัดแถบได้รับการออกแบบพิเศษสำหรับบริษัทก่อสร้างเหล็ก อู่ต่อเรือ ที่มีแถบจำนวนมากให้ตัด แถบส่วนใหญ่จะใช้ในธุรกิจโครงสร้างเหล็กเป็นเว็บและหน้าแปลนเพื่อผลิตคาน H ที่เชื่อมหรือในอู่ต่อเรือเป็นเว็บและหน้าแปลนเพื่อผลิตคาน T สำหรับตัวเสริมความแข็งของเรือ สามารถติดตั้งหัวตัดแถบที่ด้านหลังของ CNC ได้เครื่องตัด Plamsa และ Oxyfuel.
มีการติดตั้งเซอร์โวมอเตอร์บนแถบไฟฉายแต่ละอัน โดยการป้อนตำแหน่งและระยะห่างระหว่างแถบไฟแถบ จากนั้นแถบแถบไฟแต่ละแถบก็จะสามารถเลื่อนไปยังตำแหน่งที่ต้องการในโหมดอัตโนมัติ โดยไม่ต้องให้พนักงานปรับเอง

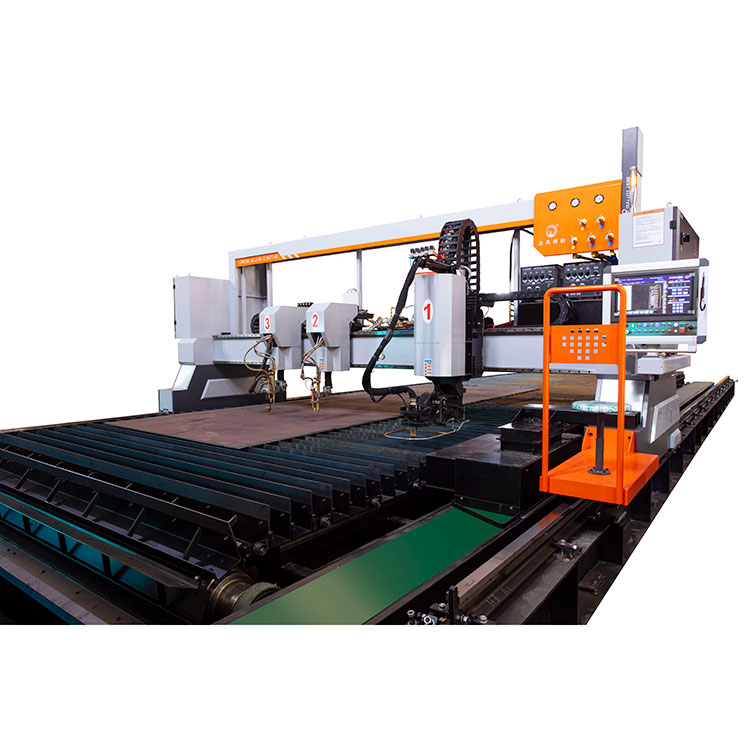

ในงานแปรรูปเหล็กมีงานเชื่อมจำนวนมาก เพื่อการเชื่อมที่มีคุณภาพดีและเจาะได้เต็มที่ อาจต้องมีการเตรียมมุมสำหรับการเชื่อม สำหรับการใช้งานนี้ เราแนะนำการตัดมุมด้วยหัวไฟฉายสามอัน ซึ่งเป็นหัวเอียงที่มีหัวตัดออกซิเจน 3 ชิ้น คบไฟทั้ง 3 คบไฟพร้อมกันเพื่อตัดแผ่นเหล็กเพื่อให้ได้ชิ้นงานที่มีมุมเอียงเป็นตัว V, Y หรือ K ซึ่งอาจต้องตัดในครั้งเดียว ซึ่งเป็นกระบวนการตัดมุมที่มีประสิทธิภาพสูงมาก
นี่คือหัวเอียงแบบหมุนได้ไม่มีที่สิ้นสุดสำหรับการตัดชิ้นส่วนที่มีเส้นโค้งพร้อมขอบเอียงสำหรับการเชื่อม
เนื่องจากหัวตัดพลาสมา 3 มิติสำหรับการตัดมุมเอียงนั้นหนักกว่าเมื่อเปรียบเทียบกับหัวทอร์ชอื่นๆ แต่การตัดพลาสมาต้องการความแข็งแกร่งและความเร่งสูง ด้วยเหตุผลนี้ บริษัทของเราจึงใช้วัสดุอลูมิเนียมการบินที่มีความแข็งแรงสูงเพื่อผลิตหัวยกนูน Plasma 3D นี้ และใช้เทคโนโลยีการเชื่อมแบบกวนด้วยแรงเสียดทานเพื่อเชื่อมหัวยกนูน Plasma 3D เพื่อลดน้ำหนักของแคร่ ในที่สุดเราก็บรรลุน้ำหนักที่เบา ความแข็งแกร่งสูง และการเร่งความเร็วสูงของหัวเอียง Plasma 3D เพื่อเพิ่มคุณภาพการตัดของพลาสมา ตัวยกใช้รูปแบบของรางนำทางเชิงเส้น + บอลสกรู เพื่อให้การยกและการเคลื่อนที่ของหัวตัดมีความแม่นยำสูง
นี่คือหัวหมุนพร้อมหัวพ่นแก๊สสามอันเพื่อทำการตัดชิ้นส่วนที่มีขอบเอียงและเส้นโค้ง
โครงสร้างของมันคือการติดตั้งคบเพลิง 3 อันในหนึ่งสถานี First Torch ใช้สำหรับตัดมุมเอียง ไฟฉายอันที่สองสำหรับการตัดแนวตั้ง อันที่สามสำหรับการตัดมุมบน โดยการตัดนี้สามารถบรรลุมุมเอียงด้วยความแม่นยำบางอย่าง ประเภทของมุมเอียงคือ: V, X, Y, K มุมเอียงคือ 23-45º เนื่องจากมุมเอียงสัมพันธ์กับความหนาของแผ่น จึงจำกัดความหนาของมุมเอียง ความหนาของมุมสูงสุดคือ 75 มม. โปรดดูตารางสำหรับความหนาของการตัดและมุมของสถานีตัดมุมตรงแบบเส้นตรงของไฟฉายสามหัว ที่แคร่ด้านบน เราติดตั้ง Rotation Unit เพื่อหมุนชุดไฟฉายสามดวงโดยเซอร์โวมอเตอร์และกระปุกเกียร์เพื่อให้ได้การเคลื่อนที่แบบหมุนที่แม่นยำ เชื่อถือได้ หัวหมุนได้ถึง 400 องศาทั้งสองทิศทางจากตำแหน่งศูนย์
เครื่องยิงอิงค์เจ็ทแบรนด์ดังจากประเทศเยอรมัน
ก่อนตัดแผ่นเหล็ก ชื่อของชิ้นส่วน ตำแหน่งของชิ้นส่วนในโครงสร้างเหล็ก และขั้นตอนต่อไปของชิ้นส่วนแต่ละด้าน เช่น ข้อกำหนดในการเชื่อม การพ่นสีบนชิ้นส่วนตัด ในแง่หนึ่ง สะดวกสำหรับการระบุและจัดเก็บและการจัดการการขนส่งชิ้นส่วน ในทางกลับกัน สะดวกสำหรับการประมวลผล การประกอบ และการเชื่อมชิ้นส่วนในกระบวนการที่ตามมา
JINFENG ใช้เครื่องพิมพ์อิงค์เจ็ทเยอรมันนำเข้า หลังจากสิ้นสุดอิงค์เจ็ท ท่อไหลย้อนกลับจะเคลื่อนไปที่หัวฉีดโดยอัตโนมัติเพื่อสร้างวงปิดและป้องกันไม่ให้หมึกแห้ง มันสามารถแก้ปัญหาได้อย่างมีประสิทธิภาพที่หมึกหัวฉีดธรรมดาแห้งง่ายและอุดตันหัวฉีด อิงค์เจ็ทพื้นผิวเหล็กคุณภาพสูงใช้โซลินอยด์วาล์วที่มีเทคโนโลยีจดสิทธิบัตรที่เชื่อถือได้สูง ซึ่งช่วยเพิ่มความหนาแน่นและความไวอย่างมาก ทำให้ตัวอักษรมีความยืดหยุ่นมากขึ้น ประสิทธิภาพของเครื่องอิงค์เจ็ทเยอรมันมีความน่าเชื่อถือ ทนทาน สามารถตอบสนองความต้องการอิงค์เจ็ทอุตสาหกรรมทุกประเภท สามารถทำงานในสภาพแวดล้อมที่รุนแรง เช่น สภาพแวดล้อมที่มีฝุ่น สภาพแวดล้อมที่เปียก สภาพแวดล้อมที่มีการสั่นสะเทือน สายการผลิตยังสามารถทำงานปกติได้ ในกรณีของการบำรุงรักษาที่จำเป็น การทำโมดูลาร์ของอุปกรณ์ช่วยให้คุณเปลี่ยนชิ้นส่วนที่เสียหายได้ง่าย ลดเวลาในการจัดการความล้มเหลวและลดค่าใช้จ่ายได้อย่างมาก
ตามความต้องการของผู้ใช้ในการเจาะตัวอักษรและตัวเลขเป็นหมายเลขชิ้นส่วนของชิ้นส่วนที่ตัดแต่ละชิ้นและการเจาะบนชิ้นส่วนที่ตัดเหล่านี้จะถาวรเป็นเวลานาน
การมาร์กแบบเจาะเป็นฟังก์ชันที่สำคัญมากในเทคโนโลยีการตัด
เมื่อผู้ใช้ทำการวาด CAD ของส่วนที่ตัด พวกเขาจำเป็นต้องป้อนข้อมูลการเจาะ จากนั้นซอฟต์แวร์ซ้อนจะแปลงข้อมูลการมาร์กลงในโปรแกรมการตัดโดยอัตโนมัติ
ยี่ห้อ |
แบรนด์จาก G7 |
ความสูงของตัวละคร |
10 มม |
จำนวนบรรทัดสูงสุด |
5 เส้น |
จำนวนอักขระสูงสุดในแต่ละบรรทัด |
20 |
พื้นที่ทำเครื่องหมายสูงสุดในแต่ละส่วน |
100x80มม |
การหมุน |
ไม่มีการหมุน |
หลังจากกำหนดค่าส่วนซอฟต์แวร์แล้ว หัวตัดพลาสมาสามารถรับรู้ฟังก์ชันการเขียนพลาสมาบนเพลตได้
1 |
ความกว้างของเส้น |
2-3 มม |
2 |
ความลึกของเส้น |
0.05-0.2มม |
3 |
ความเร็วในการทำเครื่องหมาย |
1,000-2,000 มม. / นาที |
4 |
ความยาวของเครื่องหมาย |
สูงสุด 12000 มม |
5 |
ความกว้างของการทำเครื่องหมาย |
ความกว้างของราง â เส้นผ่านศูนย์กลางคบเพลิง |
6 |
กระแสไฟที่ปล่อยออกมาเล็กน้อยกับพื้นผิวของเหล็กทำให้เกิดรอยขีดข่วนบนพื้นผิวของเหล็ก |
