เส้นตัดหุ่นยนต์โปรไฟล์

ราคา 600

เส้นตัดหุ่นยนต์โปรไฟล์

สำหรับทั้งหมดเส้นตัดหุ่นยนต์โปรไฟล์s และเครื่องตัดพลาสม่าที่ผลิตโดย JINFENG WELDCUT จะมีการรับประกัน 2 ปี ซึ่งมาพร้อมกับการโหลดด้วยเครน การทำความสะอาดขอบ การมาร์กอิงค์เจ็ท รองรับอินเทอร์เฟซ CAD-CAM ทั้งหมดเป็นตัวเลือก พีอาร์จีเส้นตัดหุ่นยนต์โปรไฟล์s เป็นไลน์การตัดพลาสม่าด้วยหุ่นยนต์ที่ทันสมัยที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ

ข้อมูลจำเพาะ

คุณลักษณะและแอปพลิเคชัน

1.ปชปเส้นตัดหุ่นยนต์โปรไฟล์s เป็นอุปกรณ์ตัดอัตโนมัติระดับสูงที่รวมเข้ากับแขนกล ABB 6 แกน ด้วยการดำเนินการเพียงปุ่มเดียวโดยผู้ควบคุมเครื่องหนึ่งคน ไลน์จะเริ่มการประมวลผลอัตโนมัติตั้งแต่การโหลดวัสดุและการขนถ่ายชิ้นส่วนหลังจากการตัดพลาสมา

2. สายสามารถรวมเข้ากับระบบ MES ได้อย่างสมบูรณ์และอนุญาตให้มีการควบคุมระยะไกลผ่านโปรแกรมดูทีมสำหรับวิศวกรจากผู้ผลิตเพื่อดำเนินการวินิจฉัยระยะไกลเพื่อแก้ปัญหาผ่านทางอินเทอร์เน็ตได้อย่างง่ายดายโดยไม่ต้องส่งวิศวกรไปที่ไซต์งาน

3.ระบบ CNC ให้การควบคุมเต็มรูปแบบของระบบสายหลักทั้งหมด (หุ่นยนต์, โต๊ะลูกกลิ้ง, สายพานลำเลียง, เกวียนวัดและที่จับ, ระบบการทำเครื่องหมาย) ã

4.สามารถอ่านไฟล์ *.gen ที่สร้างจาก Tribon/AM, ไฟล์ DSTV ที่ส่งออกจากซอฟต์แวร์การออกแบบ TEKLA และรูปแบบอื่นๆ

5.สิ่งนี้เส้นตัดหุ่นยนต์โปรไฟล์มีการใช้กันอย่างแพร่หลายในการต่อเรือ อู่ต่อเรือ และนอกชายฝั่งสำหรับการตัดพลาสมาของตัวทำให้แข็งเพื่อสร้างแผงแบน การก่อสร้างก้นสองชั้น ส่วนประกอบย่อย ผนังกั้น ใย แผงไมโครสำหรับเรือ/เรือต่างๆ ด้วย PRGเส้นตัดหุ่นยนต์โปรไฟล์อู่ต่อเรือหรือการต่อเรือสามารถเพิ่มการผลิตและลดแรงงานได้

รายละเอียด

พีอาร์จีเส้นตัดหุ่นยนต์โปรไฟล์ประกอบด้วย:

เครนโหลดโปรไฟล์

เส้นทำความสะอาดขอบ:

สายพานลำเลียงข้ามสำหรับการโหลดโปรไฟล์

ตารางลูกกลิ้งป้อนกระดาษ

ห้องทำความสะอาดพร้อมตัวกรองฝุ่น

ตารางลูกกลิ้งขาออก

สายพานลำเลียงข้ามสำหรับบัฟเฟอร์

สายพานลำเลียงข้ามสำหรับการโหลด

รถเข็นวัดและที่จับ

ตารางลูกกลิ้งป้อนเข้า

อุปกรณ์ทำเครื่องหมายอิงค์เจ็ท,

ห้องตัดพลาสม่าของหุ่นยนต์พร้อมตัวกรองฝุ่น

สายพานลำเลียงแผ่นคัดแยกชิ้นส่วนสั้น

ตารางลูกกลิ้งออกสำหรับส่วนยาว

สายพานลำเลียงสำหรับชิ้นส่วนยาว

ขนถ่ายเครน

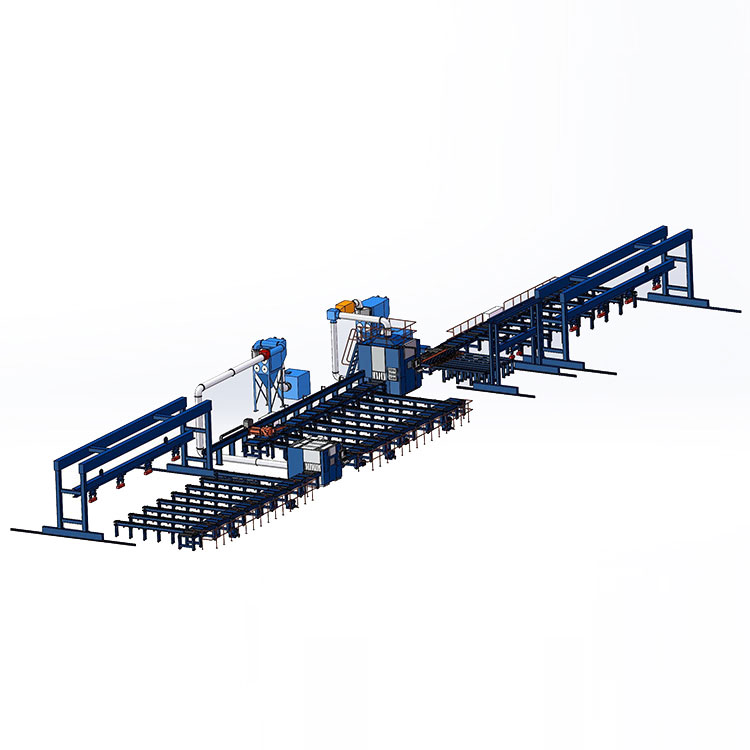

มุมมองโครงสร้าง

เส้นทำความสะอาดขอบ

ด้วยการรวมระบบทำความสะอาดขอบเข้ากับ PRGเส้นตัดหุ่นยนต์โปรไฟล์s โดยใช้ล้อแปรงเพื่อขจัดสีรองพื้นออกจากขอบของโปรไฟล์ที่จะมีการเชื่อม สามารถเพิ่มคุณภาพการเชื่อมในกระบวนการถัดไป

รถเข็นวัดและที่จับ

ป้อนโปรไฟล์เข้าไปในห้องตัดพร้อมกันเพื่อวัดความยาวของโปรไฟล์ที่ป้อน

อิงค์เจ็ทมาร์กเกอร์

โดยเครื่องพิมพ์อิงค์เจ็ทสำหรับพิมพ์ตัวอักษร ตัวเลข สัญลักษณ์ และเส้นดัด (เส้นผกผัน)

ห้องตัดหุ่นยนต์

ด้วยการติดตั้งแขนหุ่นยนต์ 6 แกนภายในห้องตัดเพื่อทำการตัดคุณภาพสูงบนโปรไฟล์

โดยการติดตั้งแผ่นสายพานลำเลียงหลังห้องตัด PRGเส้นตัดหุ่นยนต์โปรไฟล์s สามารถจัดเรียงชิ้นส่วนสั้น ๆ โดยอัตโนมัติและส่งออกชิ้นส่วนอัตโนมัติ
