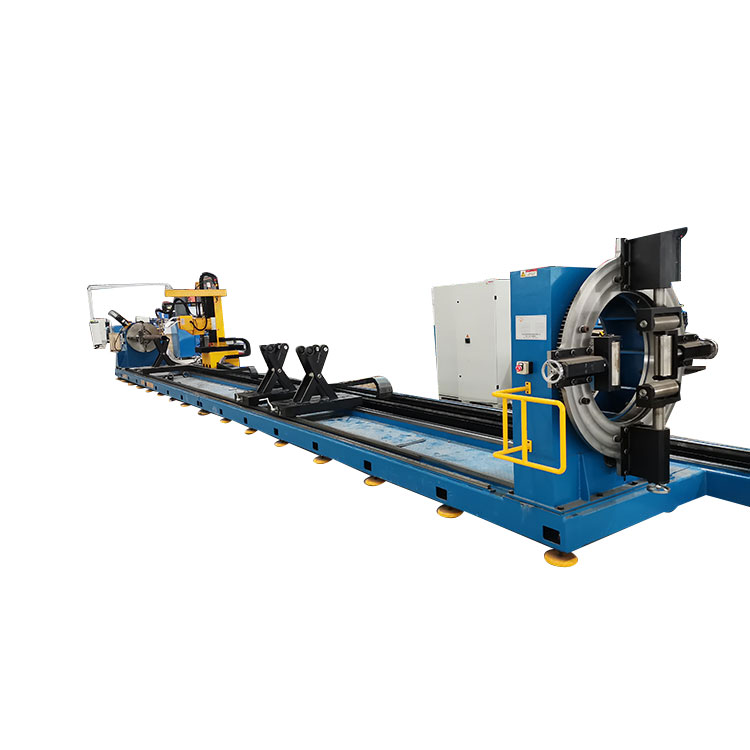

สำหรับทั้งหมดเครื่องตัดท่อและกล่องที่ผลิตโดย JINFENG WELDCUT จะถูกส่งไปยังผู้ใช้ปลายทางพร้อมการรับประกัน 2 ปี ซึ่งมาพร้อมกับหัวจับสำหรับยึดท่อกลม ท่อกล่อง และการหมุนท่อระหว่างการตัด ที่รองรับท่อ หัวตัดพลาสม่าและหัวตัดไฟอ๊อกซิเจนติดตั้งอยู่บนแคร่เคลื่อนที่ซึ่งสามารถเคลื่อนที่ไปตามความยาวของท่อได้ เครื่องรองรับอินเทอร์เฟซ CAD-CAM ทั้งหมดเป็นตัวเลือก เอ็กซ์คิวจีเครื่องตัดท่อและกล่องs เป็นเครื่องตัดท่อด้วยความร้อนที่ทันสมัยที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ
แบบอย่าง |
เส้นผ่านศูนย์กลางท่อกลม |
ส่วนท่อกล่อง |
ความยาวสูงสุด |
น้ำหนักท่อสูงสุด |
เอ็กซ์คิวจี 800 |
60-800มม |
100-500มม |
12000มม |
8T |
รองรับการตัดพลาสม่า, การมาร์กด้วยพลาสม่า, ซอฟต์แวร์ CAD-CAM
1.XQGเครื่องตัดท่อและกล่องs สามารถนำเสนอการตัดมุมเอียง การตัดรู การตัดแนวตั้งคุณภาพสูง เพื่อลดงานมวลในขั้นตอนต่อไป และทำให้ง่ายต่อการเชื่อมต่อในกระบวนการถัดไป
2.เครื่องตัดท่อสามารถทำงานร่วมกับระบบ MES ได้อย่างสมบูรณ์และอนุญาตให้มีการควบคุมระยะไกลผ่านโปรแกรมดูทีมสำหรับวิศวกรจากผู้ผลิตเพื่อดำเนินการวินิจฉัยทางไกลเพื่อแก้ปัญหาผ่านทางอินเทอร์เน็ตได้อย่างง่ายดายโดยไม่ต้องส่งวิศวกรไปยังไซต์งาน
3.ซอฟต์แวร์ CNC รองรับการดำเนินการตัดและการเขียนโปรแกรมด้วยตนเองของชิ้นส่วนตามมาโครที่รวมอยู่ใน CNC CNC มีอินเทอร์เฟซนำเข้าสำหรับไฟล์ข้อมูลที่ส่งออกจากซอฟต์แวร์การออกแบบ TEKLA
4. XQG นี้เครื่องตัดท่อและกล่องs ใช้กันอย่างแพร่หลายในการต่อเรือ, อู่ต่อเรือ, นอกชายฝั่ง, การก่อสร้างเหล็ก, โครงสร้างเหล็ก, ท่อ, สำหรับการตัดพลาสม่าและการตัดท่อด้วยไฟอ๊อกซิเจนเพื่อสร้างสนามกีฬา, สะพาน, สวนสนุก, ศูนย์แสดงสินค้า, สนามบิน, ห้างสรรพสินค้า, โครงถัก, แถบเลื่อน, กรอบ, แจ็คเก็ต, แม่แรง, โครงรองรับ, ท่อ ฯลฯ
โดยการเพิ่ม XQGเครื่องตัดท่อและกล่องไปยังโรงงานผลิต ผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ สามารถเพิ่มการผลิตและลดแรงงานลงได้มาก
หน่วยควบคุมหลักของ CNC เป็นตัวควบคุมอุตสาหกรรมที่รวมเข้ากับหน้าจอสัมผัส ด้วยการแก้ไขการ์ดบอร์ดฮาร์ดแวร์ CNC จึงมีเสถียรภาพที่เชื่อถือได้และการเดินสายที่ง่ายและสะดวก ด้วยรหัส G มาตรฐาน ผู้ปฏิบัติงานสามารถเรียนรู้และใช้งานเครื่องได้ง่าย ระบบ CNC รองรับ 3 โหมดการทำงาน: การตัดไฟ การตัดพลาสม่า และการสาธิต
ปัจจุบัน ซอฟต์แวร์ TUBEMASTER รองรับการเขียนแบบการพัฒนา CAD (ครอบคลุมท่อ) และส่วนแผนภาพแกน การสร้างแบบจำลองซอฟต์แวร์ และ SOLIDWORKS ส่งออกแบบจำลองรูปแบบ STEP สำหรับการซ้อน
ตัดกล่อง |
|||
สิ้นสุดทางแยก |
Slotting บน endcut |
||
|
ตัดตรงหรือตัดเอียงที่ปลาย |
|
ตัดช่องยาวที่ปลาย |
ตัดเอียงที่ปลาย |
รูบนท่อสี่เหลี่ยม |
||
|
เอียงที่ส่วนท้ายสำหรับทางแยกเอียง |
|
รูกลม รูสี่เหลี่ยม รูเหลี่ยม รูยาว รูสันหลัง ฯลฯ |
โฮลอาร์เรย์ |
แพคเกจการวาดภาพ |
||
|
ตัดรูในอาร์เรย์ สามารถเรียงในระยะมุม |
|
ตัดรูที่ไม่สม่ำเสมอหรือส่วนท้ายที่ไม่สม่ำเสมอ |
สำหรับท่อกลม: ปลายด้านหนึ่งของท่อกลมถูกยึดไว้กับหัวจับ ปลายอีกด้านหนึ่งรองรับโดยตัวรองรับอิสระ พลังของหัวจับเพื่อหมุนท่อหมุนสำหรับการตัดด้วยหัวตัดเพื่อให้เกิดการตัดอัตโนมัติ
สำหรับท่อ SHS: ปลายด้านหนึ่งของท่อ SHS ยึดไว้กับหัวจับหลัก ปลายอีกด้านหนึ่งยึดไว้กับหัวจับ 4 ด้าน หัวจับทั้งสองจะหมุนท่อ SHS เพื่อหมุนซิงโครไนซ์เพื่อให้เกิดการตัดท่อและท่อรูปทรงกล่องโดยอัตโนมัติ
รถเข็นเคลื่อนที่จะเคลื่อนที่ไปตามความยาวของท่อเพื่อให้หัวตัดครอบคลุมความยาวของท่อทั้งหมด เพื่อให้ได้การตัดท่อที่มีความยาวต่างกัน
ใช้สำหรับรองท่อขนาดยาวพร้อมลูกค้ำหลายชุด ตัวรองรับท่อถูกควบคุมโดยน็อตเลื่อนแบบสกรูสองทิศทาง และน็อตแบบเลื่อนมาพร้อมกับโครงรองรับไบแอส ซึ่งสามารถปรับให้เหมาะกับขนาดเส้นผ่านศูนย์กลางท่อที่แตกต่างกันได้ ตัวยึดล้อเลื่อนสามารถเคลื่อนย้ายไปตามรางยาวบนโต๊ะฐานได้ ดังนั้นจุดรองรับจึงสามารถปรับได้ตามความยาวของท่อ
