เครื่องตัดพลาสม่าหุ่นยนต์

PBG400

เครื่องตัดพลาสม่าหุ่นยนต์

สำหรับทั้งหมดเครื่องตัดพลาสม่าหุ่นยนต์ที่ผลิตโดย JINFENG WELDCUT จะมีการรับประกัน 2 ปี และมาพร้อมกับโต๊ะ Roller, cross cart, ตัวกรองฝุ่น, ระบบตัดพลาสม่า และฟังก์ชั่นเสริม เช่น dot peen marking device, Inkjet marking with robot และรองรับ CAD-CAM interfaces ทั้งหมด พีบีจีเครื่องตัดพลาสม่าหุ่นยนต์เป็นไลน์การตัดพลาสม่าด้วยหุ่นยนต์ที่ทันสมัยที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ

ข้อมูลจำเพาะ

คุณลักษณะและแอปพลิเคชัน

1.PBGเครื่องตัดพลาสม่าหุ่นยนต์เป็นเครื่องตัดอัตโนมัติขั้นสูงที่รวมเข้ากับอุปกรณ์ต่างๆ ด้วยการดำเนินการเพียงปุ่มเดียวโดยผู้ปฏิบัติงานหนึ่งคน สายงานจะเริ่มการประมวลผลอัตโนมัติตั้งแต่การโหลดวัสดุ การตัดแผ่นด้วยเครื่องตัดแบบหลายหัวด้วยออกซิเจน การทำความสะอาดขอบ การมาร์กอิงค์เจ็ท การตัดพลาสม่า และการถอดชิ้นส่วน

2. สายสามารถรวมเข้ากับระบบ MES ได้อย่างสมบูรณ์และอนุญาตให้มีการควบคุมระยะไกลผ่านโปรแกรมดูทีมสำหรับวิศวกรจากผู้ผลิตเพื่อดำเนินการวินิจฉัยระยะไกลเพื่อแก้ปัญหาผ่านทางอินเทอร์เน็ตได้อย่างง่ายดายโดยไม่ต้องส่งวิศวกรไปที่ไซต์งาน

3.ระบบ CNC ให้การควบคุมเต็มรูปแบบของระบบสายหลักทั้งหมด (หุ่นยนต์, โต๊ะลูกกลิ้ง, สายพานลำเลียง, เกวียนวัดและที่จับ, ระบบการทำเครื่องหมาย) ã

4.สามารถอ่านไฟล์ *.gen ที่สร้างจาก Tribon/AM, ไฟล์ DSTV ที่ส่งออกจากซอฟต์แวร์การออกแบบ TEKLA และรูปแบบอื่นๆ

5.เดอะเครื่องตัดพลาสม่าหุ่นยนต์มีการใช้กันอย่างแพร่หลายในการต่อเรือ อู่ต่อเรือ และนอกชายฝั่งสำหรับการตัดพลาสมาของตัวทำให้แข็งเพื่อสร้างแผงแบน การก่อสร้างด้านล่างสองชั้น ส่วนประกอบย่อย ผนังกั้น ใย แผงไมโครสำหรับเรือ/เรือต่างๆ ด้วยพีบีจีเครื่องตัดพลาสม่าหุ่นยนต์อู่ต่อเรือหรือการต่อเรือสามารถเพิ่มการผลิตและลดแรงงานได้

รายละเอียด

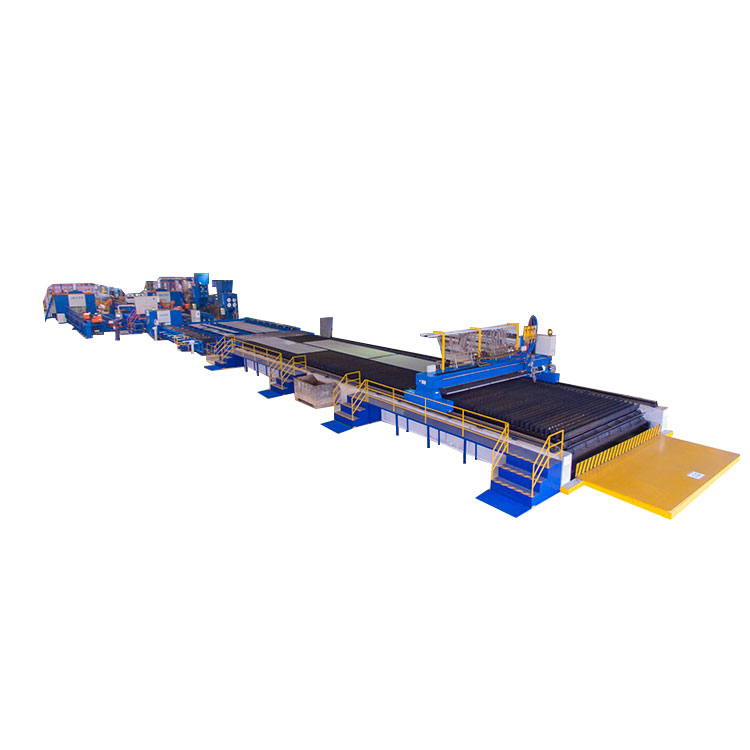

PBG400เครื่องตัดพลาสม่าหุ่นยนต์ประกอบด้วย:

เครื่องตัดเชื้อเพลิงออกซิไดซ์แบบมัลติทอร์ช

ลูกกลิ้งลำเลียง

เส้นทำความสะอาดขอบ

เครื่องเจียรขอบ

สายพานลำเลียง

การมาร์กหมึกด้วยแขนหุ่นยนต์

ตารางลูกกลิ้งป้อนเข้า

ห้องตัดพลาสม่าของหุ่นยนต์พร้อมตัวกรองฝุ่น

สายพานลำเลียงแผ่นคัดแยกชิ้นส่วนสั้น

ตารางลูกกลิ้งออกสำหรับส่วนยาว

โต๊ะรับชิ้นส่วนยาว

มุมมองโครงสร้าง

เครื่องตัดเชื้อเพลิงออกซิไดซ์แบบมัลติทอร์ช

เครื่องตัดเชื้อเพลิงออกซีมาพร้อมกับหัวตัดหลายอันสำหรับการตัดแผ่นเหล็กตามยาวเป็นแถบยาวหลายเส้น เครื่องได้รับการออกแบบในโครงสร้างโครงสำหรับตั้งสิ่งของและรวมเข้ากับโต๊ะกลิ้งเพื่อเลื่อนแถบยาวไปยังโต๊ะลูกกลิ้งกันกระแทก ไม่จำเป็นต้องใช้เครนหรือขนถ่ายแถบยาวด้วยตนเองหลังจากตัดไฟแล้ว

เส้นทำความสะอาดขอบ

ด้วยการรวมระบบทำความสะอาดขอบเข้ากับ PBG400เครื่องตัดพลาสม่าหุ่นยนต์, โดยใช้ล้อแปรงเพื่อขจัดสีหลักออกจากขอบของโปรไฟล์, โดยใช้ล้อเจียรเพื่อขจัดตะกรันและเสี้ยนของการตัดแถบ การตัดด้วยเปลวไฟออกซิเจน, ที่จะมีการเชื่อม, สามารถเพิ่มคุณภาพการเชื่อมในการประมวลผลครั้งต่อไป

เครื่องเจียรขอบ

ด้วยการผสานรวมเครื่องลบคมขอบเข้ากับ PBG400เครื่องตัดพลาสม่าหุ่นยนต์โดยใช้ล้อกดกดที่ขอบทั้ง 4 ด้านของเหล็กเส้นแบนแถบยาวที่มีขอบคมหลังจากการตัดด้วยความร้อนเพื่อขึ้นรูปขอบทั้ง 4 ด้านในขอบกลม R2-R3 ซึ่งจะมีพื้นผิวที่ดีสำหรับการทาสีในขั้นตอนต่อไป

หุ่นยนต์ทำเครื่องหมายอิงค์เจ็ท

ในการติดตั้งหัวพิมพ์อิงค์เจ็ตเข้ากับแขนหุ่นยนต์ หุ่นยนต์เคลื่อนที่ไปตามความยาวของแถบแบนเพื่อทำเครื่องหมายด้วยหมึกบนแถบเหล็กแถบยาวทั้งหมด หลังจากพิมพ์หมึกบนโปรไฟล์แล้ว โปรไฟล์ไม่จำเป็นต้องกลับไปที่เดิม จากนั้นจึงย้ายไปที่ PBG400เครื่องตัดพลาสม่าหุ่นยนต์ห้องตัดสำหรับการตัดพลาสม่า

ห้องตัดหุ่นยนต์

ด้วยการติดตั้งแขนหุ่นยนต์ 6 แกนภายในห้องตัดเพื่อทำการตัดคุณภาพสูงบนโปรไฟล์ นี่คือส่วนสำคัญของ PBG400 ทั้งหมดเครื่องตัดพลาสม่าหุ่นยนต์ห้องตัดสำหรับการตัดพลาสม่า

สายพานลำเลียงและโต๊ะรับสินค้า

ด้วยการติดตั้งแผ่นสายพานลำเลียงหลังห้องตัด PBG400เครื่องตัดพลาสม่าหุ่นยนต์สามารถจัดเรียงชิ้นส่วนสั้น ๆ โดยอัตโนมัติและส่งออกชิ้นส่วนอัตโนมัติ ส่วนสั้นจะถูกผลักโดยตัวดันไปที่โต๊ะรับเพื่อให้ผู้ปฏิบัติงานดำเนินการส่วนสั้นได้อย่างง่ายดาย

ตัวดันส่วนยาวและโต๊ะรับ

ตัวดันส่วนยาวถูกรวมเข้ากับโต๊ะลูกกลิ้งขาออก เมื่อชิ้นส่วนยาวมาถึงโต๊ะลูกกลิ้งขาออกที่นี่ ตัวดันจะดันส่วนที่ยาวให้ตกลงบนโต๊ะรับโดยอัตโนมัติ
