เส้นเชื่อมคาน T10 T

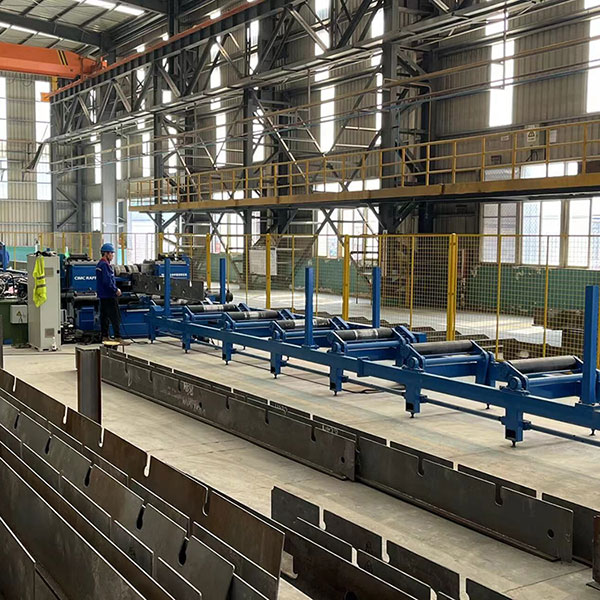

เส้นเชื่อม T-beam อัตโนมัติ T10 ถูกนำมาใช้กันอย่างแพร่หลายในอู่ต่อเรือและการต่อเรือ ซึ่งเป็นสายการผลิต T-beam ที่มีประสิทธิภาพสูงรวมกับอุปกรณ์และเครื่องมือต่างๆ ที่ผลิตโดย JINFENG WELDCUT ซึ่งเป็นผู้ผลิตและผู้จำหน่ายสายเชื่อม T-beam ระดับมืออาชีพของจีนในราคาที่เหมาะสม เส้นเชื่อมทีบีมให้ความปลอดภัยและประสิทธิภาพสูงสำหรับการผลิตคานกล่อง
JINFENG WELDCUT จะให้การรับประกัน 1 ปีสำหรับสายเชื่อม T-beam องค์ประกอบไฟฟ้าหลักของการผลิต T Beam คัดสรรจากแบรนด์ดังระดับโลก ซึ่งจะทำให้ผู้ใช้สามารถค้นหาชิ้นส่วนในท้องถิ่นได้สะดวกยิ่งขึ้นโดยไม่ต้องเดินทางจากจีนระยะไกล สายการเชื่อม T-beam อัตโนมัติ T15 เป็นสายการผลิตอัตโนมัติที่ทันสมัยและสูงที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ
มุมมองโครงสร้าง
ข้อมูลจำเพาะ
แบบอย่าง |
T10 |
ความกว้างของหน้าแปลนคาน T |
80-500มม |
ความหนาของหน้าแปลนคาน T |
8-40มม |
ความสูงของรางทีบีม |
200-1,000 มม |
ความหนาของรางทีบีม |
6-30มม |
ความยาวลำแสงที |
5,000-13,000 มม |
ประเภทการประมวลผล |
1- แถบตัด Oxy สำหรับหน้าแปลนและราง |
2- การลบมุมขอบบนหน้าแปลน |
|
การเชื่อม 3-Tack ด้วย CO2/MAG อัตโนมัติเพื่อประกอบ |
|
4- เชื่อมเต็มรูปแบบด้วย CO2/MAG อัตโนมัติสำหรับการเชื่อม |
|
5- การยืดตรงบนคาน T แบบเชื่อม |
|
เครื่องตัดไฟ CNC หลายหัว |
1 ชุด |
เครื่องลบมุมหน้าแปลน |
1 ชุด |
เครื่องประกอบทีบีม |
1 ชุด |
เครื่องเชื่อมโครงสำหรับตั้งสิ่งของหลายหัว |
1 ชุด |
เครื่องยืดผมทีบีม |
1 ชุด |
คุณสมบัติและการใช้งาน
1-ประเภท T-beam ทั่วไปที่สามารถผลิตได้บนเส้นเชื่อม T-beam
2. เส้นเชื่อมลำแสง T10 T เป็นสายการผลิตอัตโนมัติสูงเพื่อผลิตลำแสง T แบบเชื่อมด้วยคนงานน้อยกว่าและเครนน้อยกว่า
3.สายสามารถรวมเข้ากับระบบ MES ได้อย่างสมบูรณ์และทำการสื่อสารแบบเรียลไทม์ระหว่างคอมพิวเตอร์ส่วนบนและระบบควบคุม รวบรวมข้อมูลของอุปกรณ์ให้เสร็จสิ้น อัปโหลดข้อมูลที่รวบรวมทั้งหมดไปยังระบบ MES ของโรงงาน (หรือส่วนกลางส่วนบน ระบบควบคุม) และรับประกันความทันเวลาและประสิทธิผลของการส่งข้อมูล
4. เส้นเชื่อม T-beam นี้ใช้กันอย่างแพร่หลายในอู่ต่อเรือ การต่อเรือ และโครงสร้างเหล็ก สำหรับการเชื่อม T-beam, T-bar สำหรับเรือตัดน้ำแข็ง หรืออาคารก่อสร้างเหล็ก และโครงสร้างเหล็ก หรือสะพาน ฯลฯ
5. การออกแบบที่ยืดหยุ่นของอุปกรณ์การเชื่อมทำให้สามารถรองรับแหล่งพลังงานการเชื่อมทุกยี่ห้อ
6. มีใบรับรอง CE, ECA
7. เส้นเชื่อมทีบีมนี้ให้การผลิตตั้งแต่ลำแสงงานเบาไปจนถึงลำแสงงานหนักมากที่มีความหนามากโดยไม่ต้องเปลี่ยนเครื่องมือหรืออุปกรณ์ใดๆ
8. ตั้งแต่การประกอบจนถึงการยืดตรง การประมวลผลทั้งหมดไม่จำเป็นต้องใช้เครน ซึ่งช่วยลดความเสี่ยงในการใช้เครนได้อย่างมาก
เส้นเชื่อมทีบีม ประกอบด้วยเครื่องจักรและอุปกรณ์ตามรายการที่นี่เพื่อผลิตทีบีมแบบเชื่อม:
เครื่องนี้มาพร้อมกับไฟฉายตัดแถบแบบหลายหัวซึ่งติดตั้งอยู่บนเครื่องตัด CNCFlame สำหรับบริษัทก่อสร้างเหล็ก อู่ต่อเรือที่มีแถบให้ตัดหลายเส้น ส่วนใหญ่ใช้ในธุรกิจโครงสร้างเหล็กเป็นแผ่นใยและหน้าแปลนเพื่อผลิตเหล็กเอชบีมแบบเชื่อม หรือในอู่ต่อเรือเป็นแผ่นใยและหน้าแปลนเพื่อผลิตเหล็กรูปตัวทีสำหรับตัวทำให้แข็งตัวของเรือ
แบบอย่าง |
ช่วงราง |
ความกว้างในการทำงาน |
ความยาวราง |
พลาสมา |
การตัดแถบ |
มก |
4ม |
3ม |
16ม |
<200A |
ใช่ |
ซีเอ็นจี |
4ม |
3ม |
16ม |
เลขที่ |
ใช่ |
เครื่องลบคมหน้าแปลนเป็นอุปกรณ์พิเศษที่ออกแบบมาสำหรับการลบคมแผ่นหน้าแปลนในอุตสาหกรรมโครงสร้างเหล็ก มีข้อดีคือ ความเร็วลบคมที่รวดเร็ว การสร้างมุม R ที่ดี การทำงานที่เรียบง่าย งานที่เชื่อถือได้ และใช้พื้นที่ขนาดเล็ก เหมาะอย่างยิ่งสำหรับอุตสาหกรรมโครงสร้างเหล็กที่ผลิตเหล็กรูปตัว T ในปริมาณมาก
เครื่องนี้ใช้หลักการของการรีดและการกดเพื่อม้วนขอบของช่องว่างวัสดุอย่างรวดเร็วและมีประสิทธิภาพเพื่อให้โค้งมน ซึ่งสามารถแทนที่กระบวนการลบคม การลบมุม และการปัดเศษแบบแมนนวลแบบดั้งเดิมได้ มุมโค้งมนเกิดขึ้นสม่ำเสมอ มีลักษณะสวยงาม เครื่องจักรนี้มีประสิทธิภาพการผลิตเพื่อลดความเข้มแรงงานของคนงาน โดยการกลิ้งขอบของแผ่น ความเข้มข้นของความเค้นบนขอบของแผ่นจะลดลง เครื่องจักรนี้มีลักษณะของการใช้งานที่ปลอดภัยและสะดวกสบาย ระบบส่งกำลังที่เสถียร ระบบอัตโนมัติในระดับสูง และอายุการใช้งานที่ยาวนาน
1 |
วัสดุ |
Q235 |
2 |
ความกว้างของหน้าแปลน |
80-500มม |
3 |
ความหนาของหน้าแปลน |
10-40มม |
4 |
ส่วนโค้งของคาน |
≤5มม./12ม |
5 |
ความเร็วแชมเบอร์ |
10 ม./นาที |
6 |
รูปทรงการลบมุม R: |
อาร์2~อาร์3 |
7 |
โต๊ะลูกกลิ้งอินพุต |
12000มม |
8 |
โต๊ะลูกกลิ้งขาออก |
12000มม |
9 |
สถานีปั๊มไฮโดรลิค |
1 ยูนิต |
10 |
ตู้ควบคุมไฟฟ้า |
1 ยูนิต |
11 |
ความสูงของโต๊ะลูกกลิ้งถึงพื้น |
810มม |
12 |
กำลังเครื่องหลัก |
19กิโลวัตต์ |

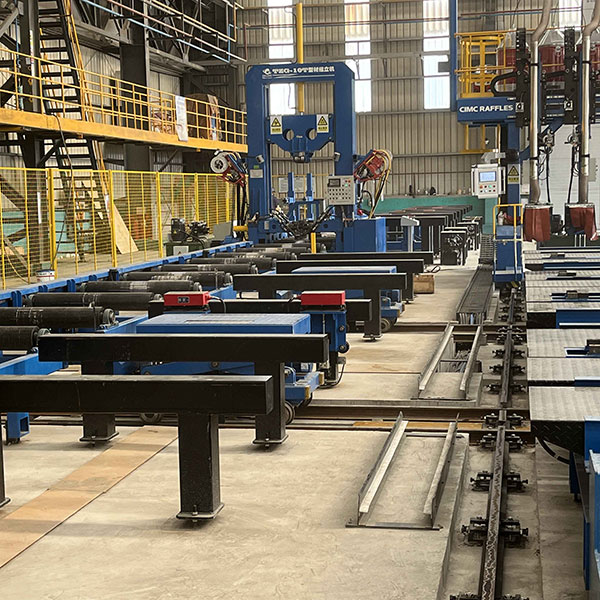

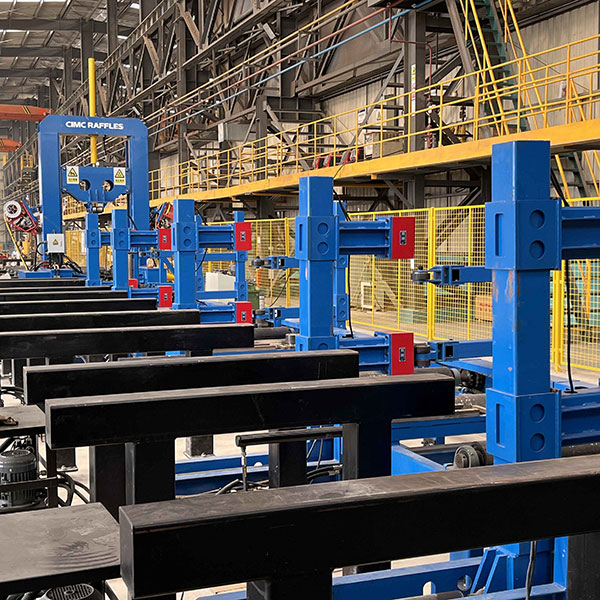

เครื่องประกอบทีบีมได้รับการออกแบบมาเป็นพิเศษสำหรับอู่ต่อเรือ บริษัทต่อเรือ เพื่อทำทีบีม
บนตัวเครื่องหลัก 2 ด้าน จะมีปืนเชื่อมแก๊สชีลด์ 2 กลุ่ม ในระหว่างการประกอบปืนเชื่อม 2 ชุดจะแท็กการเชื่อมในเวลาเดียวกัน ระยะห่างระหว่างปืนเชื่อม 2 อันที่ด้านหนึ่งสามารถปรับได้เพื่อตอบสนองความต้องการที่แตกต่างกันของข้อกำหนดขนาด T-beam ที่แตกต่างกัน จากนั้นจึงสามารถตอบสนองความแข็งแรงในการเชื่อมแทคของข้อกำหนดลำแสงที่แตกต่างกัน
บนเครื่องหลัก มีชุดหน้าแปลน/แผง และล้อจับยึดรางหลายชุดเพื่อให้แน่ใจว่าการวางตำแหน่งของคานที่จำเป็นต้องประกอบมีความแม่นยำ
เครื่องจักรนี้ยังสามารถตอบสนองความต้องการในการประกอบแผ่นใยและหน้าแปลน/แผงที่ไม่จัดกึ่งกลาง ล้อหนีบสำหรับหน้าแปลน/แผงบนเครื่องหลัก ผู้ใช้สามารถปรับระยะห่างระหว่างเส้นกึ่งกลางของล้อหนีบและเส้นกึ่งกลางของรางได้ การปรับเปลี่ยนทำได้สะดวกและเชื่อถือได้
1 |
ความกว้างของหน้าแปลน |
มม |
80-500 |
2 |
ความหนาของหน้าแปลน |
มม |
8-40 |
3 |
ความสูงของเว็บ |
มม |
200-1,000 |
|
ความหนาของเว็บ |
มม |
6-30 |
|
ความยาวลำแสงที |
มม |
5,000-13,000 |
5 |
ความเร็วในการประกอบ |
มม./นาที |
500-4000 |
6 |
วัสดุทีบีม |
อย่างน้อย |
|
7 |
ระบบไฮดรอลิก |
1 ชุด ผลิตในจีน |
|
8 |
เครื่องเชื่อม CO2/MAG |
2ชุดแบรนด์จีน |
เครื่องเชื่อมโครงสำหรับตั้งสิ่งของแบบทีบีมได้รับการออกแบบเป็นพิเศษสำหรับการเชื่อมทีบีมสำหรับอู่ต่อเรือ เครื่องจักรหลักเป็นแบบพอร์ทัลที่มีโครงสร้างหลายชั้นซึ่งมีเสถียรภาพที่ดี มีความสามารถในการรับน้ำหนักมาก บนโครงสำหรับตั้งสิ่งของมีหัวเชื่อม 6 ชุด โดยในแต่ละหัวจะมีหัวเชื่อม CO2/MAG หนึ่งชุด บนหัวเชื่อมแต่ละหัวจะมีอุปกรณ์ติดตามเลเซอร์แยกกันหนึ่งเครื่อง หัวเชื่อม 2 ชุดสามารถเชื่อมบน T-beam เดียวกันได้ในเวลาเดียวกัน บนแท่นด้านบนของเครื่องจักรสามารถวางลวดเชื่อมได้หลายแกน จึงช่วยลดเวลาในการเปลี่ยนลวดเชื่อมเพื่อเพิ่มประสิทธิภาพในการทำงานได้อย่างมาก
ในการทำงานกับโครงสำหรับเชื่อม จะต้องมีโต๊ะเชื่อมที่มีชิ้นส่วนสงบเพื่อยึดลำแสง T ที่ต้องการการเชื่อมแบบเต็ม
1 |
ความกว้างของหน้าแปลน |
มม |
80-500 |
2 |
ความหนาของหน้าแปลน |
มม |
8-40 |
3 |
ความสูงของเว็บ |
มม |
200-1,000 |
4 |
ความหนาของเว็บ |
มม |
6-30 |
5 |
ความยาวลำแสงที |
มม |
5,000-13,000 |
6 |
ความเร็วในการเชื่อม |
มม./นาที |
100-1,000 |
7 |
ความเร็วในการเคลื่อนที่ของโครงสำหรับตั้งสิ่งของ |
มม./นาที |
สูงสุด 4000 |
8 |
วัสดุทีบีม |
อย่างน้อย |
|
9 |
เครื่องเชื่อม CO2/MAG |
6ชุดแบรนด์จีน |
|
10 |
สามารถเชื่อมคาน T ได้จำนวนหนึ่ง |
สูงสุด 3 ชิ้นในครั้งเดียว |
เครื่องยืดผมแบบทีบีม TJZ10 เป็นอุปกรณ์ยืดผมแบบพิเศษที่ออกแบบมาสำหรับการผลิตทีบีมแบบเชื่อมในอู่ต่อเรือและอุตสาหกรรมการต่อเรือ มีข้อได้เปรียบในด้านความเร็วการยืดผมที่รวดเร็ว การใช้พลังงานต่ำ ลดเสียงรบกวน การทำงานที่เรียบง่าย การทำงานที่เชื่อถือได้ และความปลอดภัยสูง เหมาะอย่างยิ่งสำหรับการผลิต T-beam ในปริมาณมากในการก่อสร้างโครงสร้างเหล็ก การต่อเรือ และอุตสาหกรรมอื่นๆ
แบบอย่าง |
TJZ10 |
ที-บีมไฮท์(H) |
200~1,000มม |
ความหนาของเว็บ (d) |
8~30มม |
หน้าแปลนกว้าง (B) |
100~500มม |
ความหนาของหน้าแปลน (t) |
8~40มม |
ความยาวลำแสง |
4000~13000มม |
ความเร็วในการยืดผม |
8000 มม./นาที |
กำลังของเครื่องหลัก |
ประมาณ 23KW |
ความดันระบบไฮดรอลิก |
≤13MPa |
ลูกกลิ้งลำเลียงอินพุต: |
12000 มม |
ลูกกลิ้งลำเลียงขาออก: |
12000 มม |
แหล่งจ่ายไฟ |
ไฟฟ้ากระแสสลับ/380 โวลต์/50 เฮิรตซ์/3PH |
อุปกรณ์นี้ส่วนใหญ่จะใช้ในการประสานงานกับกระบวนการผลิตเพื่อเคลื่อนย้ายชิ้นงานจากโต๊ะลูกกลิ้งลำเลียงหรืออุปกรณ์อื่น ๆ ไปยังอุปกรณ์ที่จะแปรรูป รถเข็นเหล็กมีสองฟังก์ชั่นหลัก: การเดินและการยก การเคลื่อนตัวของชิ้นงานสามารถทำได้ผ่านการควบคุมและการจัดการ อุปกรณ์มีโครงสร้างเรียบง่าย การทำงานสะดวก และการทำงานที่มั่นคง
