JINFENG WELDCUT เป็นผู้ผลิตและผู้จัดจำหน่ายมืออาชีพของจีนเส้นเชื่อมลำแสง 3-in 1 Hด้วยราคาที่เอื้อมถึง ที่เส้นเชื่อมลำแสง 3-in 1 Hบูรณาการกับการประกอบ เชื่อม และยืดตรงหน้าแปลนหลังการเชื่อมในเครื่องเดียวสำหรับทำการเชื่อมเอชบีมหรือทีบีม สามารถรับรู้การผลิตบนคานเชื่อม H-beam หรือ T-beam ได้อย่างรวดเร็วและแม่นยำสูง ซึ่งมีคุณสมบัติใช้งานง่าย ใช้พื้นที่น้อย และใช้แรงงานน้อยลง
สำหรับทั้งหมดเส้นเชื่อมลำแสง 3-in 1 Hที่ผลิตโดย JINFENG WELDCUT จะมีการรับประกัน 12 เดือน ซึ่งเป็นเครื่องจักรที่มีประสิทธิภาพสูงสุดในการเพิ่มผลผลิตให้กับผู้ใช้งานตั้งแต่โครงสร้างเหล็ก สะพาน การก่อสร้าง
แบบอย่าง |
ZHJ15 |
ZHJ18 |
ZHJ20 |
ความสูงของรางทีบีม (H) |
200~1500มม |
200-1800 |
200-2000มม |
ความหนาของเว็บ (d) |
6~12มม |
6~19มม |
6~30มม |
ความกว้างของหน้าแปลน (B) |
200~800มม |
200~1,000มม |
|
ความหนาของหน้าแปลน (t) |
6~25มม |
6~40มม |
|
ความยาวลำแสง (L) |
4000~15000มม |
4000~15000มม |
4000~15000มม |
วัสดุบีม |
Q235 |
||
ประเภทการเชื่อม |
การเชื่อมเนื้อตามขวางส่วนโค้งจมอยู่ใต้น้ำ |
||
แหล่งพลังงานการเชื่อม |
ชนิดสายเดี่ยวหรือสายคู่ |
สายเดี่ยว |
สายเดี่ยว |
ความเร็วเอาต์พุตการเชื่อม |
200~1,000 มม./นาที |
||
มุมของคบเพลิง: |
การปรับแบบละเอียด 45° |
||
แรงดันไฮดรอลิก |
≤16 เมกะปาสคาล |
||
ระบบการกู้คืนฟลักซ์ |
2 ชุด |
||
ปริมาตรของถังฟลักซ์ |
2×50ล |
||
ลูกกลิ้งลำเลียงอินพุต: |
12000 มม |
||
ลูกกลิ้งลำเลียงขาออก: |
12000 มม |
||
กำลังเครื่องหลัก |
14.5kW |
||
ระบบไฮดรอลิก: |
1 ชุด |
||
หน่วยยืดผม |
1 ชุด ติดมากับเครื่อง |
||
แหล่งจ่ายไฟ: |
ไฟฟ้ากระแสสลับ/380 โวลต์/50 เฮิรตซ์/3PH |
||
ความสามารถในการยืดผม |
6-40มม |
เส้นเชื่อมลำแสง 3-in 1 Hมีฟังก์ชั่นรวมของลำแสง H, การประกอบ T-beam, การเชื่อมและการเสียรูปของหน้าแปลนยืดหลังการเชื่อม ดังนั้นจึงสามารถผลิตลำแสง H และ T ได้อย่างแม่นยำและรวดเร็ว มีข้อดีดังต่อไปนี้: ใช้งานง่าย ค่าแรงน้อยกว่า และพื้นที่ครอบคลุมน้อย
เส้นนี้มีกระบวนการเชื่อมให้เลือกสองแบบให้คุณเลือกตามความหนาของแผ่นเหล็กโครงสร้างที่จะเชื่อม:
ตัวเลือก A: การเชื่อมด้วยลวดคู่อาร์คเดี่ยวซึ่งมีอัตราการสะสมสูงกว่าการเชื่อมอาร์กแบบจุ่มด้วยอาร์คเดี่ยวทั่วไปถึง 40% Sot เหมาะอย่างยิ่งสำหรับเหล็กโครงสร้างที่มีความหนาน้อยกว่า 20 มม.
ตัวเลือก B: การเชื่อมลวดเดี่ยวแบบอาร์คเดี่ยว เหมาะสำหรับการเชื่อมความหนาของแผ่นเหล็กในช่วงที่ใหญ่กว่า

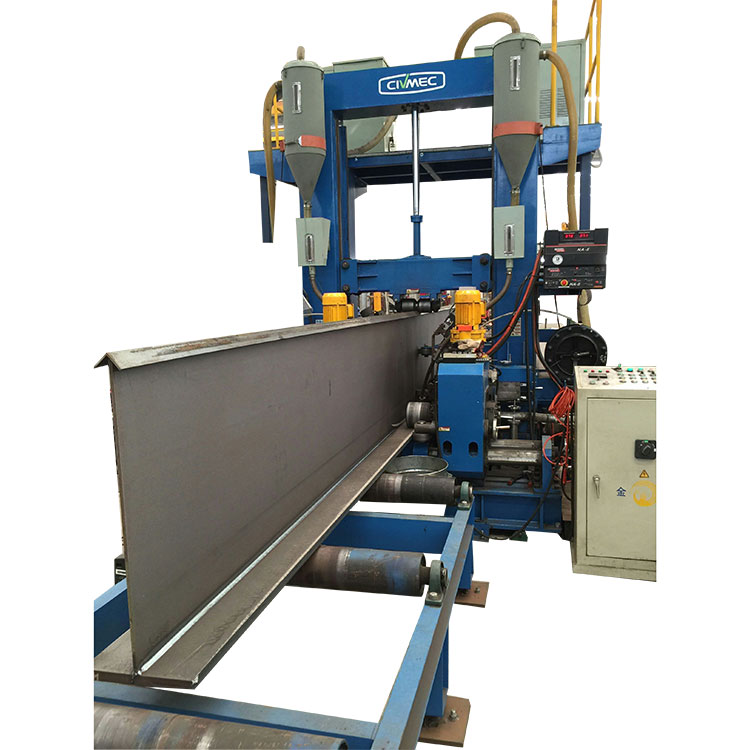

มาตรฐาน ZHJเส้นเชื่อมลำแสง 3-in 1 Hประกอบด้วยโต๊ะลูกกลิ้งอินพุตหนึ่งตัว สถานีเชื่อมและยืดหลัก และโต๊ะลูกกลิ้งเอาท์พุต บนสถานีเชื่อมและยืดผมหลักมีการติดตั้งหน่วยกู้คืนฟลักซ์ หัวเชื่อมพร้อมคบเพลิงและอุปกรณ์จับยึดสำหรับหน้าแปลนและราง สายมาตรฐานยังรวมถึงแหล่งพลังงานการเชื่อม สถานีไฮดรอลิก และกล่องควบคุมการทำงาน
1. มาตรฐาน ZHJเส้นเชื่อมลำแสง 3-in 1 H
2. ตัวเลือกที่ 1:
ตามคำขอที่แตกต่างจากลูกค้า เรายังจัดเตรียมการกำหนดค่าสำหรับ ZHJ ไว้ด้วยเส้นเชื่อมลำแสง 3-in 1 Hดังต่อไปนี้:

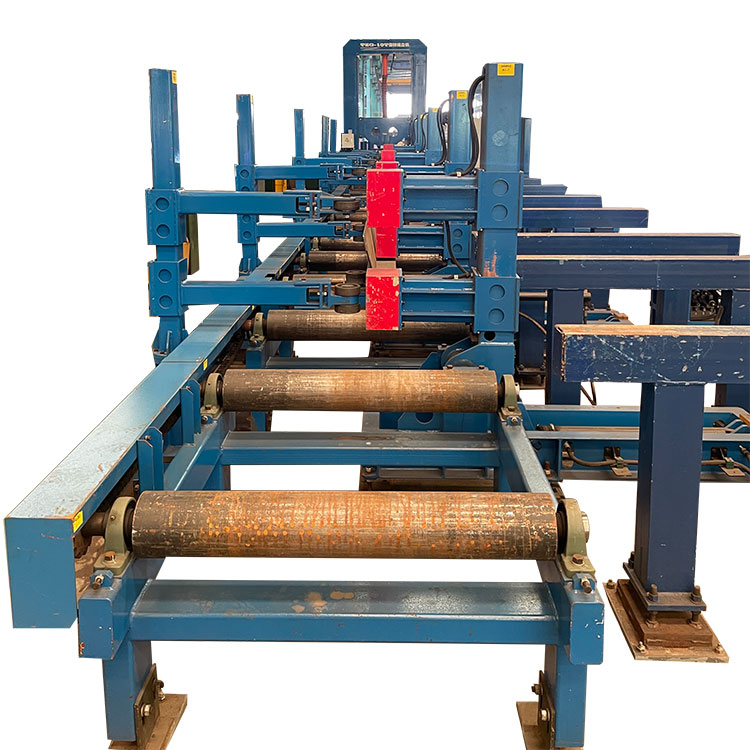

ตามเส้นเชื่อมลำแสง H แบบ 3-in-1 มาตรฐาน มีการเพิ่ม web-loader หนึ่งชุด ซึ่งประกอบด้วยแขนโหลดแม่เหล็ก 4 ชิ้น และตัวรองรับเว็บ 4 ชิ้น บนแขนโหลดเว็บแต่ละอันจะมีแม่เหล็ก 2 ชิ้นสำหรับยึดแผ่นเว็บเหล็ก
3. ตัวเลือกที่ 2:
ตามคำขอที่แตกต่างจากลูกค้า เรายังจัดเตรียมการกำหนดค่าสำหรับ ZHJ ไว้ด้วยเส้นเชื่อมลำแสง 3-in 1 Hดังต่อไปนี้:
ตามเส้นเชื่อมลำแสง H แบบ 3-in-1 มาตรฐาน มีการเพิ่ม web-loader หนึ่งชุด ซึ่งประกอบด้วยแขนโหลดแม่เหล็ก 4 ชิ้น และตัวรองรับเว็บ 4 ชิ้น บนแขนโหลดเว็บแต่ละอันจะมีแม่เหล็ก 2 ชิ้นสำหรับยึดแผ่นเว็บเหล็ก
จากข้อมูลข้างต้น เราสามารถเพิ่มบีมฟลิปเปอร์ 90 องศาหนึ่งชุดบนโต๊ะลูกกลิ้งเอาท์พุตเพื่อคว่ำลำแสงเชื่อมในตำแหน่งแนวนอน
3. ตัวเลือกที่ 3:

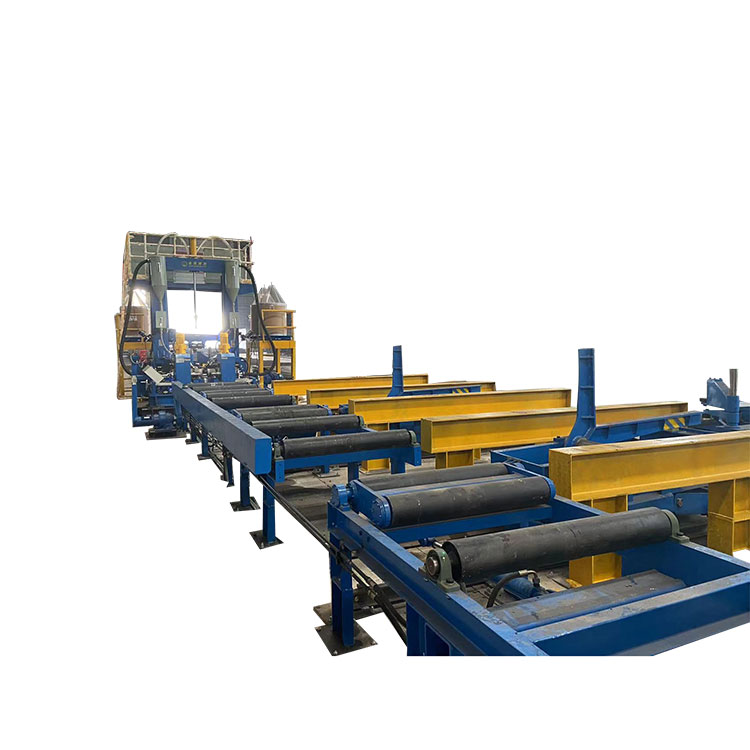

ลูกค้าบางรายอาจจำเป็นต้องเพิ่มผลผลิต โดยต้องใช้สายเชื่อม 1 เส้นเพื่อประกอบด้วยสถานีเชื่อม 2 ชุด สถานีเชื่อมแห่งแรกสำหรับการเชื่อมหน้าแปลนที่ 1 และแผ่นใยเพื่อสร้าง T-beam, สถานีเชื่อมแห่งที่ 2 สำหรับเชื่อม T-beam เชื่อมและหน้าแปลนที่ 2 เพื่อสร้างลำแสง H
3.1 ดังนั้น จากแนวการเชื่อมลำแสง H แบบ 3-in-1 มาตรฐาน จึงได้เพิ่ม web-loader หนึ่งชุด ซึ่งประกอบด้วยแขนโหลดแม่เหล็ก 4 ชิ้น และตัวรองรับเว็บ 4 ชิ้น บนแขนโหลดเว็บแต่ละอันจะมีแม่เหล็ก 2 ชิ้นสำหรับยึดแผ่นเว็บเหล็ก
3.2 เพิ่มบีมฟลิปเปอร์ 90 องศาหนึ่งชุดบนโต๊ะลูกกลิ้งเอาท์พุตของสถานีเชื่อมที่ 1 เพื่อคว่ำลำแสงเชื่อมในแนวนอน
3.3 เพิ่มสายพานลำเลียงแบบโซ่เพื่อเคลื่อนตัว T ในแนวนอนไปยังสถานีเชื่อมที่ 2
เครื่องเชื่อม H-beam แบบรวม 3-in-1 ที่ติดตั้งในโรงงานของผู้ใช้
