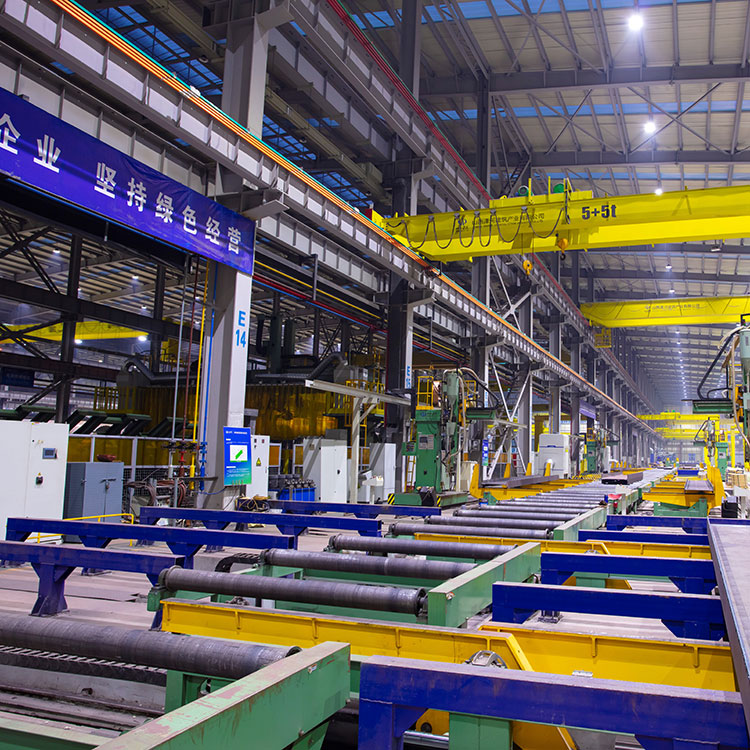

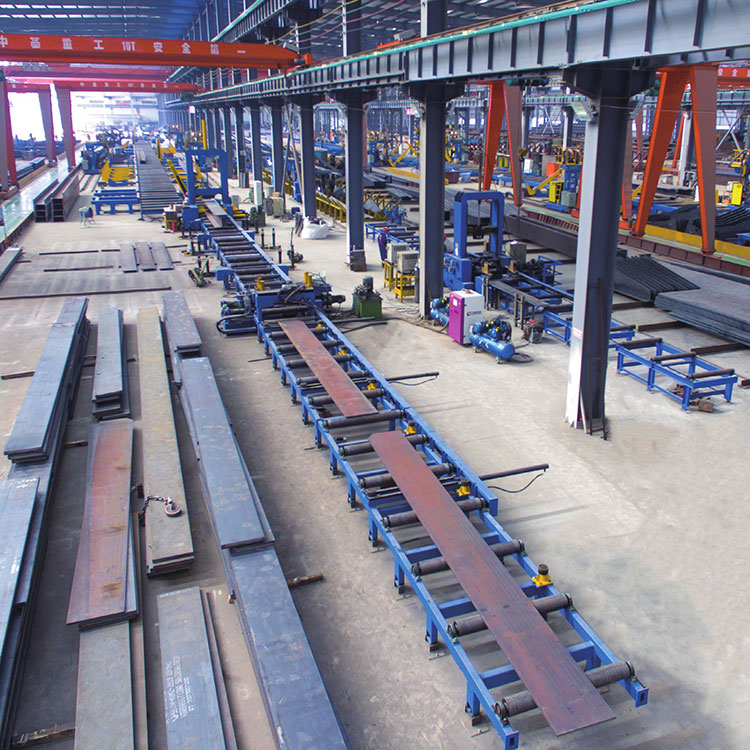

วีเอชเอเส้นเชื่อมเอชบีมเป็นสายการผลิตลำแสง H ประสิทธิภาพสูงรวมกับอุปกรณ์และเครื่องมือต่าง ๆ ที่ผลิตโดย JINFENG WELDCUT ซึ่งเป็นผู้ผลิตและซัพพลายเออร์มืออาชีพของจีนเส้นเชื่อมเอชบีมด้วยราคาที่จับต้องได้ เดอะเส้นเชื่อมเอชบีมให้ความปลอดภัยและประสิทธิภาพสูงสำหรับการผลิตบีม H หรือ T บีม
JINFENG WELDCUT จะมีการรับประกัน 2 ปีสำหรับเส้นเชื่อมเอชบีม. ส่วนประกอบไฟฟ้าหลักของการผลิตเอชบีมได้รับการคัดเลือกจากแบรนด์ที่มีชื่อเสียงระดับโลกซึ่งจะช่วยให้ผู้ใช้สามารถหาชิ้นส่วนในท้องถิ่นได้สะดวกยิ่งขึ้นโดยไม่ต้องเดินทางไกลจากประเทศจีน วีเอชเอฟเส้นเชื่อมเอชบีมเป็นสายการผลิตอัตโนมัติที่ทันสมัยที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ
แบบอย่าง |
วีเอชเอฟ1500 |
วีเอชเอฟ2000 |
VHF3200 |
ความสูงของราง H-beam |
200-1500มม |
200-2000มม |
450-3200มม |
ความหนาของเว็บ |
6-32mm |
6-40มม |
6-60มม |
ความกว้างของหน้าแปลน H-beam |
200-800มม |
200-800มม |
200-1200มม |
ความหนาของหน้าแปลน |
6-40มม |
8-60มม |
8-80มม |
ความยาวลำแสง H |
4000-15000มม |
6000-18000มม |
|
ประเภทการเชื่อม |
การเชื่อมตะปูด้วย CO2/MAG |
||
การเชื่อมแบบเต็มด้วย SAW (การเชื่อมอาร์กใต้น้ำ) |
|||
ตำแหน่งประกอบลำแสง H |
แนวตั้ง |
||
เครื่องประกอบเอชบีม |
1 ชุด |
||
เครื่องเชื่อมอาร์กแบบจมอยู่ใต้น้ำ Cantilever |
4 ชุด |
||
เครื่องยืดหน้าแปลน H beam |
1 ชุด |
1 ชุด, แบบไฮดรอลิค |
|
ตารางลูกกลิ้ง |
~ 90 เมตร |
~101 เมตร + ~ 10 เมตร |
|
บีมฟลิปเปอร์พลิกคว่ำได้ 180° |
3 ชุด (6 ยูนิต) |
3 ชุด (6 ยูนิต) |
|
รถเข็นเหล็ก |
2 ชุด (4 ยูนิต) |
2 ชุด (4 ยูนิต) |
|
รองรับการรวบรวมข้อมูลสำหรับ MES |
1. วีเอชเอเส้นเชื่อมเอชบีมเป็นสายการผลิตระบบอัตโนมัติระดับสูงเพื่อผลิตคาน I และ H ที่มีการเชื่อมโดยใช้คนงานน้อยลงและเครนน้อยลง
2. สายสามารถรวมเข้ากับระบบ MES ได้อย่างสมบูรณ์และทำการสื่อสารตามเวลาจริงระหว่างคอมพิวเตอร์ส่วนบนและระบบควบคุมให้สมบูรณ์ รวบรวมข้อมูลของอุปกรณ์ให้สมบูรณ์ อัปโหลดข้อมูลที่รวบรวมทั้งหมดไปยังระบบ MES ของโรงงาน (หรือระบบควบคุมส่วนกลางส่วนบน) และรับประกันความตรงเวลาและประสิทธิผลของการส่งข้อมูล
3. การออกแบบและการป้องกันต้องเป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติที่เกี่ยวข้องและการคุ้มครองสิ่งแวดล้อม ความปลอดภัยของอุปกรณ์และอุปกรณ์ป้องกันต้องเป็นไปตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง
4.สิ่งนี้เส้นเชื่อมเอชบีมมีการใช้กันอย่างแพร่หลายในการต่อเรือ อู่ต่อเรือ และการก่อสร้างเหล็กและโครงสร้างเหล็ก นอกชายฝั่ง บนบก สำหรับการเชื่อม T-beam สำหรับอู่ต่อเรือและการต่อเรือ H-beam สำหรับการก่อสร้างเหล็กและโครงสร้างเหล็ก หรือสะพาน เป็นต้น
5. การออกแบบที่ยืดหยุ่นของอุปกรณ์เชื่อมช่วยให้สามารถรองรับแหล่งพลังงานเชื่อมได้ทุกยี่ห้อ
6. มีใบรับรอง CE, ECA
7. สายนี้ผลิตตั้งแต่คานงานเบาไปจนถึงคานงานหนักมากที่มีความหนามากโดยไม่ต้องเปลี่ยนเครื่องมือหรืออุปกรณ์ใดๆ
8. ตั้งแต่การประกอบไปจนถึงการยืดให้ตรง การประมวลผลทั้งหมดไม่จำเป็นต้องใช้เครนใด ๆ ซึ่งช่วยลดความเสี่ยงในการใช้เครนได้อย่างมาก

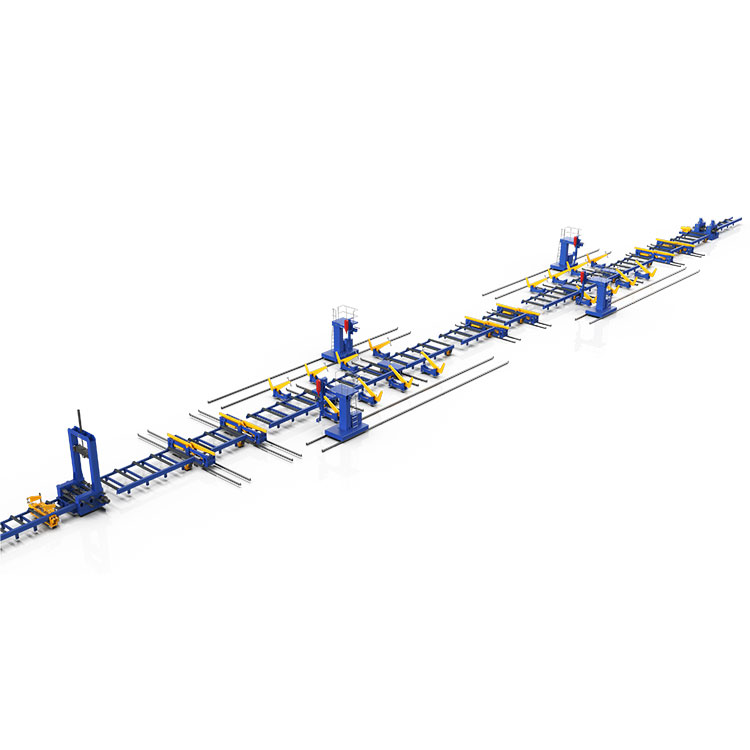

มุมมองโครงสร้าง
รายการโมดูลอุปกรณ์ที่ใช้ในเส้นเชื่อมเอชบีม
เครื่องประกอบลำแสง H แนวตั้งหนึ่งเครื่อง - สำหรับการเชื่อมจุด CO2/MAG กับเว็บประกอบและหน้าแปลนในรูปตัว I
Beam flipper หนึ่งชุดเพื่อคว่ำ H beam จากตำแหน่ง âIâ ไปยังตำแหน่ง âHâ เพื่อความปลอดภัยในการขนย้ายบนโต๊ะลูกกลิ้งของไลน์
2-พื้นที่เชื่อม
เครื่องเชื่อมคานเท้าแขนชนิด H สองชุด เครื่องเชื่อมหนึ่งเครื่องติดตั้งหัวเชื่อมอาร์คใต้น้ำ 1 หัว (รองรับเทคโนโลยีการเชื่อมอาร์คเดี่ยวหรือการเชื่อมอาร์คควบคู่)
ตัวปรับลำแสงสองชุดเพื่อให้ลำแสง H นั่งที่ 45 องศาเพื่อให้แน่ใจว่ามีตำแหน่งการเชื่อมที่ดี
รถเข็นเหล็ก 1 ชุด (ประกอบด้วยรถเข็นเหล็ก 2 คัน) สำหรับนำคานไปยังเครื่องเชื่อม SAW แบบคานยื่นที่ 2 หลังจากเชื่อมตะเข็บเชื่อมที่ 1 เรียบร้อยแล้ว
ระหว่างพื้นที่เชื่อม #1 และพื้นที่ #2 มีคานพลิกหนึ่งชุดเพื่อคว่ำคานที่เชื่อมด้วย 2 รอยเชื่อมใน 180 องศา เพื่อให้อีก 2 รอยเชื่อมต้องเชื่อมเข้าหาด้านบน
ในพื้นที่เชื่อม #2 รวมเหมือนกับพื้นที่เชื่อม #1
บีมฟลิปเปอร์หนึ่งชุดเพื่อคว่ำคาน H จากตำแหน่ง âHâ ไปยังตำแหน่ง âIâ สำหรับการยืดที่หน้าแปลนของคานโดยเครื่องยืดถัดไป
เครื่องยืดหน้าแปลน H beam หนึ่งเครื่อง - สำหรับการยืดหน้าแปลนของ H beam ลำแสง H หนึ่งอันมี 2 หน้าแปลน หน้าแปลนทั้งสองจำเป็นต้องยืดให้ตรง แต่เครื่องสามารถยืดหน้าแปลนเดียวได้เพียงครั้งเดียว ดังนั้นหลังจากยืดหน้าแปลนเสร็จ 1 อันแล้ว ตัวพลิกคานจะคว่ำคาน 180 องศา เพื่อให้หน้าแปลนที่ต้องการยืดอยู่ด้านล่าง
วิธีการผลิตคาน H/I เชื่อมจากแผ่นเหล็ก?
ต่อไปนี้คือแผนภูมิขั้นตอนการผลิตสำหรับการผลิตจากแผ่นจนถึงคาน H และการตรวจสอบขั้นสุดท้าย
