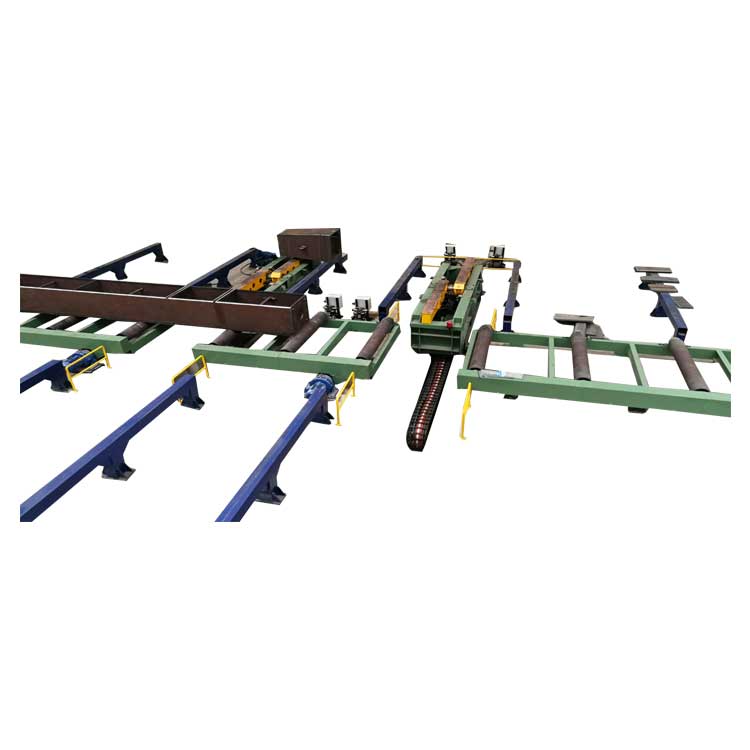

บีม ฟลิปเปอร์

JINFENG WELDCUT จะให้การรับประกัน 1 ปีสำหรับตีนกบบีม. องค์ประกอบไฟฟ้าหลักของสายการผลิต Box Beam คัดสรรจากแบรนด์ดังระดับโลก ซึ่งจะทำให้ผู้ใช้สามารถค้นหาชิ้นส่วนในท้องถิ่นได้สะดวกยิ่งขึ้นโดยไม่ต้องเดินทางจากจีนระยะไกล ที่ตีนกบบีมเป็นอุปกรณ์ที่ทันสมัยและมีประสิทธิภาพสูงที่สุดในการเพิ่มผลผลิตให้กับผู้ใช้งานตั้งแต่โครงสร้างเหล็ก การก่อสร้างเหล็ก และอาคารสูง

มุมมองโครงสร้าง

การใช้อุปกรณ์

ไฮดรอลิก 180 °แบบเคลื่อนย้ายได้สองชิ้นครีบลำแสงในแต่ละชุดส่วนใหญ่จะใช้สำหรับกลึงชิ้นงานหลังการเชื่อมด้านใดด้านหนึ่ง เมื่อทำงาน ให้ยกชิ้นงานออกจากโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงาน และอุปกรณ์ลดขนาดจะขับเคลื่อนขายึดที่พลิกคว่ำทั้งสองตัวเพื่อเคลื่อนที่พร้อมกันเพื่อย้ายชิ้นงานไปที่ด้านข้างของโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงาน จากนั้นกระบอกไฮดรอลิกสองตัวจะขับเคลื่อนแขนรูปตัว L ทั้งสองข้างเพื่อหมุนพร้อมกัน หลังจากพลิกชิ้นงานแล้ว ชิ้นงานจะถูกย้ายไปตรงกลางโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงาน จากนั้นชิ้นงานจะถูกส่งไปยังกระบวนการถัดไปหรือเชื่อม

พารามิเตอร์ทางเทคนิคหลัก

1	น้ำหนักชิ้นงาน	≤30ตัน
2	กำลังมอเตอร์เดินทาง	1.5×2＝3.0kW
3	ความเร็วในการเดิน	6 ม./นาที
4	แรงดันสถานีไฮดรอลิก	สูงสุด 16Mpa
5	ระยะทางศูนย์รถไฟ	900มม

ลักษณะการทำงาน

อุปกรณ์ประกอบด้วยเครื่องจักรหลัก ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า กลุ่มสองคนครีบลำแสงใช้ในการพลิกคว่ำและเคลื่อนย้ายไปพร้อมๆ กัน กระบวนการพลิกแพลงของทั้งสองครีบลำแสงถูกควบคุมโดยวาล์วซิงโครไนซ์ไฮดรอลิกขั้นสูงเพื่อให้แน่ใจว่าแขนที่พลิกคว่ำแต่ละอันจะหมุนพร้อมกันในระหว่างกระบวนการเอียง ควบคุมกระบวนการหมุนเวียนของชิ้นงานด้วยตนเองเพื่อให้ชิ้นงานมีการหมุนเวียน 90 °

3.2 รายละครีบลำแสงใช้ชุดกระบอกสูบวิศวกรรมไฮดรอลิกมาตรฐานในการดันแขนหมุนชนิด "L" เพื่อหมุนซึ่งสามารถพลิกชิ้นงานได้ ตัวลดความเร็วและล้อเดินถูกจัดเรียงไว้บนขายึดหมุนเวียน ทำให้ขายึดหมุนเวียนมีฟังก์ชันการเคลื่อนที่ได้

3.3 อุปกรณ์จะต้องขับเคลื่อนด้วยระบบไฮดรอลิกและมีลักษณะต้านทานแรงกระแทก การพลิกคว่ำที่มั่นคง และอัตราความล้มเหลวต่ำเมื่อเปรียบเทียบกับเครื่องพลิกคว่ำที่ขับเคลื่อนด้วยกลไก ไม่เพียงแต่ใช้พลิกชิ้นงาน 90 º เท่านั้น แต่ยังสามารถยกเพื่อเคลื่อนที่ระหว่างสถานีต่างๆ ได้อีกด้วย เมื่อเปรียบเทียบกับเครื่องหมุนเวียนโซ่แบบดั้งเดิม ไม่เพียงแต่สถานีงานจะไม่ปิด ซึ่งอำนวยความสะดวกในการยกและขนส่งชิ้นงานเข้าและออก แต่ยังมีขนาดโดยรวม โดยเฉพาะอย่างยิ่งขนาดความสูง ลดลงอย่างมาก และการทำงานมีความปลอดภัยและเชื่อถือได้ กลุ่มควบคุมการเชื่อมโยงหนึ่งชุดจากสองชุด ใช้งานง่าย ปลอดภัย และเชื่อถือได้

บีมฟลิปเปอร์ติดตั้งในโรงงานของผู้ใช้
