เส้นเชื่อมกล่องบีม

JINFENG WELDCUT จะให้การรับประกัน 1 ปีสำหรับเส้นเชื่อมคานกล่อง. องค์ประกอบไฟฟ้าหลักของการผลิต Box Beam คัดสรรจากแบรนด์ดังระดับโลก ซึ่งจะทำให้ผู้ใช้สามารถค้นหาชิ้นส่วนในท้องถิ่นได้สะดวกยิ่งขึ้นโดยไม่ต้องเดินทางจากจีนระยะไกล X15 ออโตเมติกเส้นเชื่อมคานกล่องเป็นสายการผลิตอัตโนมัติที่ทันสมัยและสูงที่สุดเพื่อเพิ่มผลผลิตให้กับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ

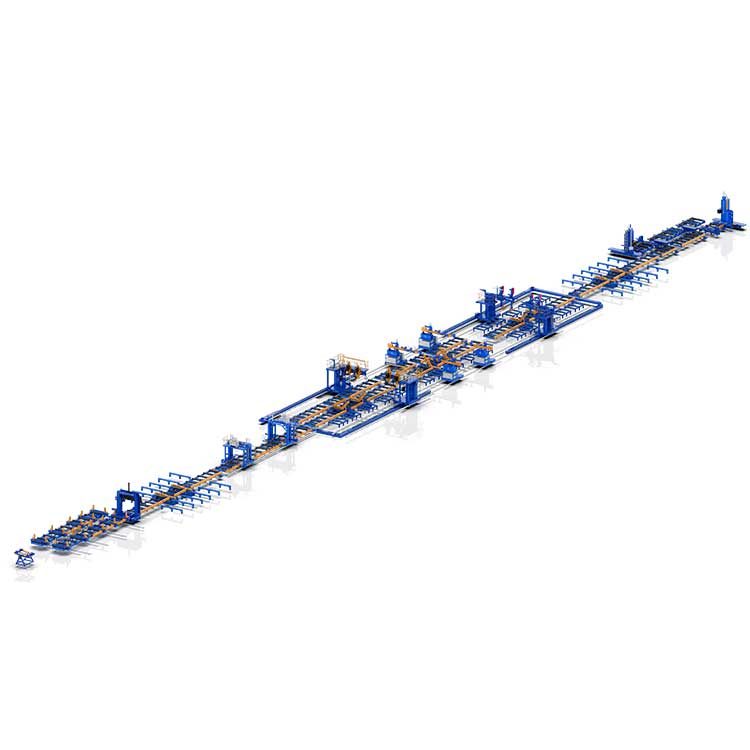

มุมมองโครงสร้าง

ข้อมูลจำเพาะ

แบบอย่าง	X12	X15
ขนาดกล่องคาน	300-1200มม	300-1500มม
ความหนาของแผ่น	10-60มม	10-60มม
ความยาวคานกล่อง	6,000-15,000 มม	6,000-15,000 มม
น้ำหนักสูงสุดของคานกล่อง	≤30ตัน (15000มม.)	≤30t(15000มม.)
ประเภทการเชื่อม	การเชื่อมแบบ 1-Tack ด้วย CO2/MAG ในแบบแมนนวล
	2- การเชื่อมกลับด้วย CO2/MAG อัตโนมัติ
	3- การเชื่อมด้วยไฟฟ้าตะกรันในรถยนต์ (ESW)
	4- การเชื่อมแบบเต็มด้วย SAW (การเชื่อมอาร์คแบบจุ่ม)
เครื่องประกอบแผ่นกั้น	1 ชุด
เครื่องประกอบกล่องคาน	2sets (หนึ่งอันสำหรับการประกอบประเภท U หนึ่งอันสำหรับการประกอบกล่อง)
เครื่องเชื่อมไฟฟ้าตะกรัน	2sets ชนิดสิ้นเปลืองลวด
เครื่องเชื่อมหลัง CO2/MAG	2ชุด
เครื่องเชื่อมเติม CO2/MAG	2ชุด
เครื่องเชื่อมอาร์คแบบจมอยู่ใต้น้ำ	2set เทคโนโลยีการเชื่อมอาร์คตีคู่
เครื่องกัดปาดหน้า	1ชุด
บีมฟลิปเปอร์พลิกคว่ำได้ 180°	2 ชุด (4 ชิ้น) กำลังโหลด 15 ตัน/ชุด
บีมฟลิปเปอร์พลิกคว่ำได้ 180°	5 ชุด (10 ชิ้น) กำลังโหลด 30 ตัน/ชุด
รถเข็นเหล็ก	1 ชุด (3 ชิ้น) กำลังโหลด 30 ตัน/ชุด
โต๊ะลูกกลิ้ง	~160 เมตร
รองรับการรวบรวมข้อมูลสำหรับ MES

คุณสมบัติและการใช้งาน

1.X15เส้นเชื่อมคานกล่องเป็นสายการผลิตระบบอัตโนมัติระดับสูงเพื่อผลิตเสาคานแบบ Box แบบเชื่อมโดยใช้คนงานน้อยและเครนน้อย
2.สายสามารถรวมเข้ากับระบบ MES ได้อย่างสมบูรณ์และทำการสื่อสารแบบเรียลไทม์ระหว่างคอมพิวเตอร์ส่วนบนและระบบควบคุม รวบรวมข้อมูลของอุปกรณ์ให้เสร็จสิ้น อัปโหลดข้อมูลที่รวบรวมทั้งหมดไปยังระบบ MES ของโรงงาน (หรือส่วนกลางส่วนบน ระบบควบคุม) และรับประกันความทันเวลาและประสิทธิผลของการส่งข้อมูล
3. การออกแบบและการป้องกันต้องเป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติและการคุ้มครองสิ่งแวดล้อมที่เกี่ยวข้อง ความปลอดภัยของอุปกรณ์และอุปกรณ์ป้องกันต้องเป็นไปตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง
4.สิ่งนี้เส้นเชื่อมคานกล่องนิยมใช้กันอย่างแพร่หลายในงานก่อสร้างเหล็กและโครงสร้างเหล็ก สำหรับเชื่อมเสาคานกล่องสำหรับอาคารก่อสร้างเหล็ก อาคารระดับสูง และโครงสร้างเหล็ก หรือสะพาน เป็นต้น
5. การออกแบบที่ยืดหยุ่นของอุปกรณ์การเชื่อมทำให้สามารถรองรับแหล่งพลังงานการเชื่อมทุกยี่ห้อ
6. มีใบรับรอง CE, ECA
7. สายการผลิตนี้รับผลิตตั้งแต่ลำแสงงานเบาไปจนถึงลำแสงงานหนักมากที่มีความหนามากโดยไม่ต้องเปลี่ยนเครื่องมือหรืออุปกรณ์ใดๆ
8. ตั้งแต่การประกอบไปจนถึงการหันหน้าไปทางปลาย การประมวลผลทั้งหมดไม่จำเป็นต้องใช้เครนใดๆ ยกเว้นการบรรทุกที่จุดเริ่มต้นและการขนถ่ายในขั้นตอนสุดท้าย ซึ่งช่วยลดความเสี่ยงในการใช้เครนได้อย่างมาก

รายชื่อเครื่องจักรและอุปกรณ์ในการจัดตั้งสายการผลิตทั้งหมดเพื่อผลิตคานกล่องเชื่อม:

1-เครื่องประกอบแผ่นกั้น
เครื่องนี้เป็นอุปกรณ์พิเศษสำหรับการประกอบและการเชื่อมตำแหน่งของแผ่นซี่โครงเสริมแรงในช่องด้านในของคานกล่อง เป็นผลิตภัณฑ์ที่ต้องการสำหรับองค์กรโครงสร้างเหล็กที่ผลิตชิ้นงานคานกล่องเพื่อลดความเข้มของแรงงานและปรับปรุงประสิทธิภาพในการทำงาน


เครื่องประกอบคาน 2 กล่อง
เครื่องประกอบกล่องเป็นอุปกรณ์สำคัญในการผลิตคานกล่อง (คอลัมน์) ซึ่งส่วนใหญ่จะประกอบชิ้นงานคานกล่อง (คอลัมน์) ให้เสร็จสมบูรณ์ เครื่องจักรนี้เป็นหนึ่งในอุปกรณ์ที่จำเป็นสำหรับองค์กรโครงสร้างเหล็กในการผลิตคานกล่อง
เครื่องจักรหนึ่งเครื่องสำหรับการประกอบประเภท U
เครื่องหนึ่งใช้สำหรับการประกอบแบบกล่อง


3-เครื่องเชื่อมตะกรันไฟฟ้า
เครื่องเชื่อมไฟฟ้าแสกแบบคานยื่น XZHB15 เป็นผลิตภัณฑ์ที่ยอดเยี่ยมที่เปิดตัวโดยบริษัท Jinfeng Welding and Cutting สำหรับอุตสาหกรรมโครงสร้างเหล็ก เป็นอุปกรณ์เชื่อมพิเศษที่ออกแบบเป็นพิเศษสำหรับการเชื่อมคานกล่อง เพื่อให้มั่นใจถึงความแข็งแกร่งและความต้านทานแรงบิดที่เพียงพอในระหว่างการผลิตคานกล่อง โดยทั่วไปแล้วแผ่นกั้น (เช่น แผ่นแข็ง) จะถูกเชื่อมที่ด้านในของคานกล่อง เครื่องนี้เป็นอุปกรณ์พิเศษสำหรับการเชื่อมรอยเชื่อมระหว่างแผ่นด้านนอกของคานกล่องและแผ่นกั้นด้านใน


เครื่องเชื่อมหลัง 4-CO2/MAG
เครื่องเชื่อมป้องกันแก๊สแบบคานคานกล่องซีรีส์ XQHB15L เป็นอุปกรณ์เชื่อมพิเศษที่ออกแบบมาเป็นพิเศษสำหรับการเชื่อมสำรองของคานกล่อง (คอลัมน์) และการเชื่อมแบบเติมหลังจากการสำรอง ซึ่งเปิดตัวโดยบริษัทของเราตามความต้องการของตลาดและประสบการณ์หลายปีในการพัฒนาอุปกรณ์โครงสร้างเหล็ก .

เครื่องเชื่อมเติม 5-CO2/MAG
เครื่องเชื่อมป้องกันแก๊สแบบคานคานกล่อง XQHB15 ซีรีส์เป็นอุปกรณ์เชื่อมพิเศษที่ออกแบบมาเป็นพิเศษสำหรับการเชื่อมสำรองของคานกล่อง (คอลัมน์) และการเชื่อมแบบเติมหลังจากการสำรอง ซึ่งเปิดตัวโดย บริษัท ของเราตามความต้องการของตลาดและประสบการณ์หลายปีในการพัฒนาอุปกรณ์โครงสร้างเหล็ก .

6-เครื่องเชื่อมอาร์คจมอยู่ใต้น้ำ
เครื่องเชื่อมอาร์กจมอยู่ใต้น้ำคานกล่อง XMHB15 เป็นผลิตภัณฑ์ที่ยอดเยี่ยมที่เปิดตัวโดย Jinfeng Welding and Cutting Company สำหรับอุตสาหกรรมโครงสร้างเหล็ก เป็นอุปกรณ์เชื่อมแบบพิเศษที่ออกแบบเป็นพิเศษสำหรับการเชื่อมคานกล่องขนาดใหญ่และขนาดกลาง (คอลัมน์) ในช่วงหลายปีที่ผ่านมา หลังจากการเพิ่มประสิทธิภาพและปรับปรุงอย่างต่อเนื่อง ประสิทธิภาพก็สมบูรณ์แบบยิ่งขึ้น

เครื่องกัดปาดหน้า 7 ชิ้น
ด้วยการพัฒนาอย่างรวดเร็วของการก่อสร้างทางเศรษฐกิจ การก่อสร้าง สะพาน และอุตสาหกรรมอื่น ๆ มีข้อกำหนดที่เข้มงวดมากขึ้นสำหรับคุณภาพของวิศวกรรมโครงสร้างเหล็ก ข้อต่อชนของ H-beam, คานกล่องและเสา และชิ้นส่วนเรียว และการแปรรูปชิ้นงานที่ส่วนท้ายของชิ้นงาน กลายเป็นกระบวนการที่สำคัญ การประมวลผลส่วนหน้าไม่เพียงแต่ปรับปรุงคุณภาพของชิ้นงานได้อย่างมาก ลดข้อผิดพลาดในการติดตั้งและการก่อสร้างที่หน้างาน ลดระยะเวลาการก่อสร้างให้สั้นลง และปรับปรุงประสิทธิภาพการก่อสร้างที่หน้างานอีกด้วย นอกจากนี้ยังนำผลประโยชน์ทางเศรษฐกิจที่ดีขึ้นมาสู่องค์กรโครงสร้างเหล็ก ตามสถานการณ์การประมวลผลจริงขององค์กรโครงสร้างเหล็ก บริษัทของเรากำลังดูดซับข้อดีของผลิตภัณฑ์ที่คล้ายคลึงกันในระดับสากล และเปิดตัวผลิตภัณฑ์ใหม่ทันเวลาเพื่อตอบสนองความต้องการของตลาด ไม่เพียงแต่ใช้ในอุตสาหกรรมโครงสร้างเหล็กเท่านั้น แต่ยังสามารถใช้เป็นอุปกรณ์ทั่วไป ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตสะพาน พลังงานไฟฟ้า น้ำมัน ปิโตรเคมี และเครื่องจักรอื่นๆ


ฟลิปเปอร์ 8 ลำแสง พลิกกลับได้ 180°
ตีนกบลำแสงไฮดรอลิกเคลื่อนที่ 180 ° สองชิ้นใช้สำหรับพลิกชิ้นงานที่เชื่อมด้านหนึ่ง เมื่อทำงานให้ยกชิ้นงานออกจากโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงานแล้วตัวลดจะขับเคลื่อนครีบลำแสงทั้งสองให้เคลื่อนที่พร้อมกันเพื่อย้ายชิ้นงานไปที่ด้านข้างของโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงานจากนั้นจึงใช้กระบอกไฮดรอลิกสองตัว ขับเคลื่อนแขนทั้งสองข้างให้หมุนพร้อมกัน ย้ายชิ้นงานไปตรงกลางโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงานหลังจากพลิกคว่ำ แล้วจึงขนย้ายชิ้นงานไปยังกระบวนการหรือการเชื่อมครั้งต่อไป
ตามสถานการณ์จริง สามารถใช้สองชิ้นแยกกันเป็นกลุ่มเพื่อพลิกลำแสงสั้น ในเวลาเดียวกันยังสามารถรวม 4 ชิ้นเข้าด้วยกันเป็นกลุ่มเดียวสำหรับการพลิกคว่ำคานยาว มีความยืดหยุ่นและประสิทธิภาพสูง


แผนภูมิลำดับการทำงานของครีบลำแสง:

9-รถเข็นเหล็ก
อุปกรณ์นี้ส่วนใหญ่จะใช้เพื่อประสานงานกับกระบวนการผลิตเพื่อเคลื่อนย้ายชิ้นงานจากโต๊ะลูกกลิ้งลำเลียงหรืออุปกรณ์อื่น ๆ ไปยังอุปกรณ์ที่จะแปรรูป รถเข็นเหล็กส่วนใหญ่มีสองฟังก์ชั่นการทำงาน: การเดินและการยก การเคลื่อนตัวของชิ้นงานสามารถทำได้ผ่านการควบคุมและการจัดการ อุปกรณ์มีโครงสร้างเรียบง่าย การทำงานสะดวก และการทำงานที่มั่นคง เครื่องใช้การออกแบบสำหรับงานหนักโดยมีน้ำหนักบรรทุกสูงสุด 30 ตัน


โต๊ะ 10 ลูกกลิ้ง
ส่วนใหญ่จะใช้สำหรับลำเลียงชิ้นงานตั้งแต่การประกอบคานกล่องไปจนถึงการเชื่อมเสร็จสิ้น การหันหน้าไปทางปลาย

วิธีผลิตคานกล่องเชื่อมจากแผ่นเหล็ก?

ต่อไปนี้เป็นแผนภูมิขั้นตอนการผลิตสำหรับการผลิตตั้งแต่เพลตไปจนถึงลำแสง H และการตรวจสอบขั้นสุดท้าย
แผนภูมิขั้นตอนการผลิต


ติดตั้งแนวเชื่อมแบบ Box-beam ในโรงงานของผู้ใช้บริการ
