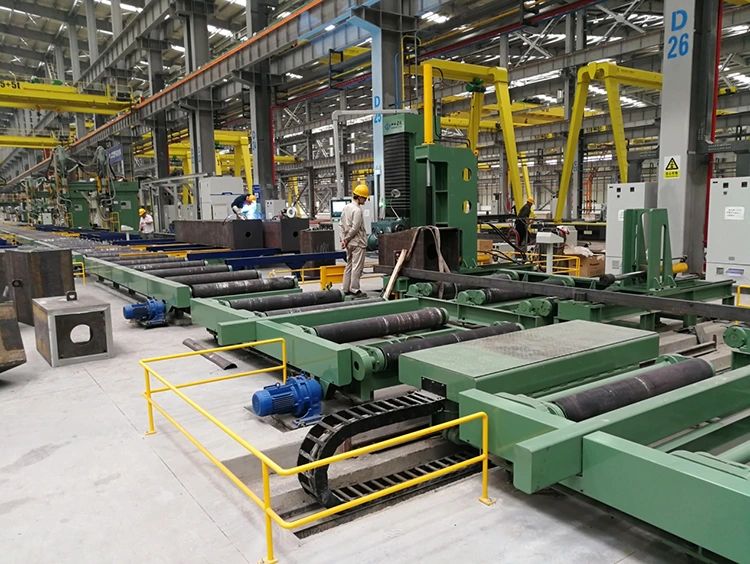

กล่องเชื่อมคอลัมน์กล่อง

Jinfeng Weldcut จะให้การรับประกัน 1 ปีสำหรับสายการเชื่อมคอลัมน์บ็อกซ์ องค์ประกอบไฟฟ้าหลักของการผลิตคอลัมน์ The Box ได้รับการคัดเลือกจากแบรนด์ที่มีชื่อเสียงระดับโลกซึ่งจะนำความสะดวกมากขึ้นสำหรับผู้ใช้ในการค้นหาชิ้นส่วนในท้องถิ่นโดยไม่ต้องมาจากระยะไกลจากประเทศจีน สายการเชื่อมคอลัมน์ AutomaticBox X15 เป็นสายการผลิตอัตโนมัติที่ทันสมัยและสูงที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่าง ๆ

ข้อกำหนด

คุณสมบัติและแอปพลิเคชัน

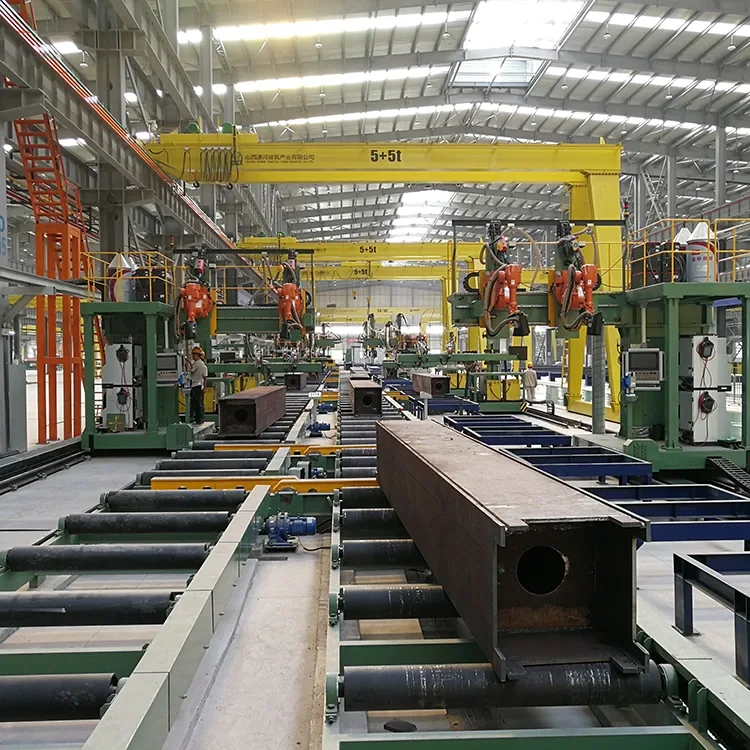

1. สายการเชื่อมคอลัมน์ X15 กล่องเป็นสายการผลิตอัตโนมัติสูงเพื่อสร้างคอลัมน์คอลัมน์กล่องเชื่อมที่มีคนงานน้อยกว่าและเครนน้อยกว่า

2. สายสามารถรวมเข้ากับระบบ MES ได้อย่างสมบูรณ์และทำการสื่อสารแบบเรียลไทม์ระหว่างคอมพิวเตอร์ส่วนบนและระบบควบคุมให้เสร็จสิ้นการรวบรวมข้อมูลของอุปกรณ์อัปโหลดข้อมูลที่รวบรวมทั้งหมดไปยังระบบโรงงาน MES (หรือระบบควบคุมส่วนกลางส่วนบน) และให้แน่ใจว่าเวลาและประสิทธิภาพของการส่งข้อมูล

3. การออกแบบและการป้องกันจะต้องเป็นไปตามข้อกำหนดของมาตรฐานระดับชาติที่เกี่ยวข้องและการคุ้มครองสิ่งแวดล้อม อุปกรณ์ความปลอดภัยและอุปกรณ์ป้องกันจะต้องเป็นไปตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง

4. กล่องเชื่อมคอลัมน์กล่องนี้ใช้กันอย่างแพร่หลายในการก่อสร้างเหล็กและโครงสร้างเหล็กสำหรับคอลัมน์กล่องเชื่อมคอลัมน์สำหรับอาคารก่อสร้างเหล็กอาคารระดับสูงและโครงสร้างเหล็กหรือสะพาน ฯลฯ

5. การออกแบบอุปกรณ์เชื่อมที่ยืดหยุ่นช่วยให้สามารถรองรับแบรนด์ใด ๆ ของแหล่งพลังงานการเชื่อม

6. CE, ECA ได้รับการรับรอง

7. บรรทัดนี้ให้การผลิตจากลำแสงเบาไปจนถึงลำแสงที่หนักมากด้วยความหนาขนาดใหญ่โดยไม่ต้องเปลี่ยนเครื่องมือหรืออุปกรณ์ใด ๆ

8. จากการประกอบไปจนถึงจุดสิ้นสุดการประมวลผลทั้งหมดไม่จำเป็นต้องมีเครนใด ๆ ยกเว้นการโหลดที่จุดเริ่มต้นและการขนถ่ายในตอนท้ายซึ่งจะช่วยลดความเสี่ยงของการใช้งานเครนอย่างมาก

รายการเครื่องจักรและอุปกรณ์เพื่อสร้างสายการผลิตทั้งหมดเพื่อผลิตลำแสงกล่องเชื่อม:

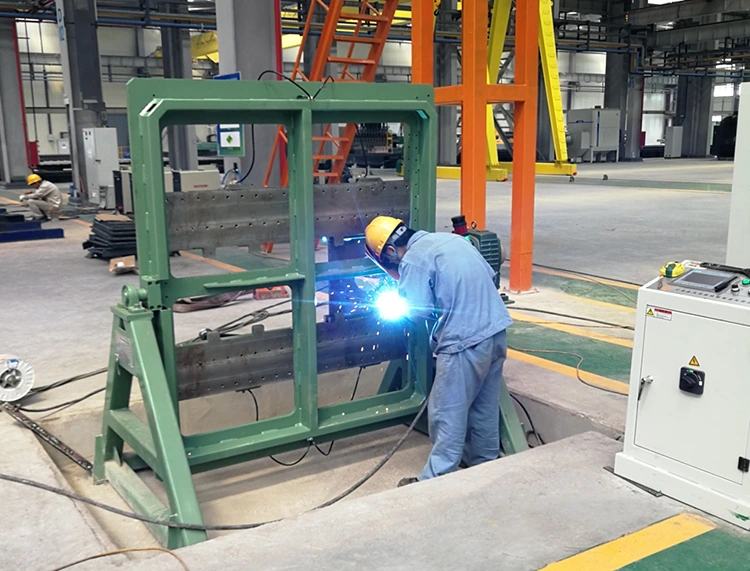

1- เครื่องประกอบ Baffle

เครื่องนี้เป็นอุปกรณ์พิเศษสำหรับการประกอบและการเชื่อมตำแหน่งของแผ่นซี่โครงเสริมในโพรงด้านในของคอลัมน์กล่อง เป็นผลิตภัณฑ์ที่ต้องการสำหรับองค์กรโครงสร้างเหล็กที่ผลิตชิ้นงานคอลัมน์ The Box เพื่อลดความเข้มของแรงงานและปรับปรุงประสิทธิภาพการทำงาน

2- กล่องประกอบคอลัมน์กล่อง

เครื่องประกอบคอลัมน์กล่องเป็นอุปกรณ์สำคัญสำหรับการผลิตคอลัมน์กล่อง (คอลัมน์) ซึ่งส่วนใหญ่เสร็จสิ้นการประกอบของคอลัมน์กล่อง (คอลัมน์) ชิ้นงานชิ้นงาน เครื่องนี้เป็นหนึ่งในอุปกรณ์ที่จำเป็นสำหรับองค์กรโครงสร้างเหล็กในการผลิตคานกล่อง

เครื่องหนึ่งสำหรับการประกอบประเภท U

เครื่องหนึ่งใช้สำหรับการประกอบประเภทกล่อง

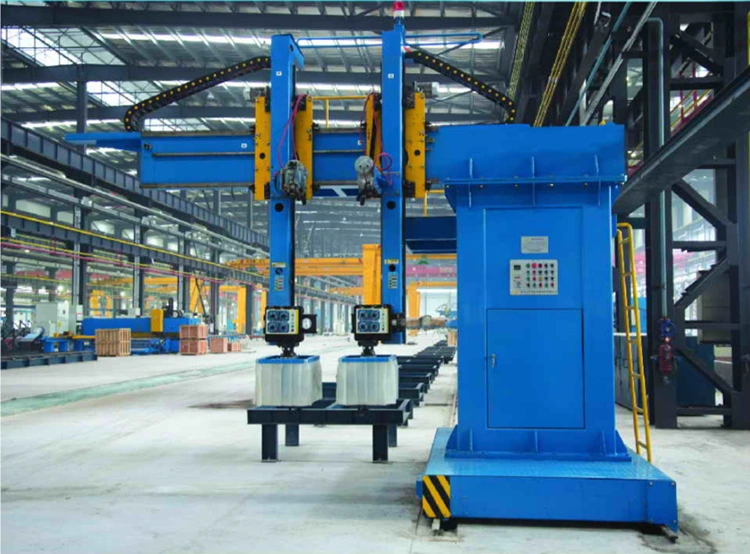

3- เครื่องเชื่อม Electro-Slag

XZHB15 เครื่องเชื่อม Electroslag Cantilever เป็นผลิตภัณฑ์ที่ยอดเยี่ยมที่เปิดตัวโดย Jinfeng Welding and Cutting Company สำหรับอุตสาหกรรมโครงสร้างเหล็ก มันเป็นอุปกรณ์เชื่อมพิเศษที่ออกแบบมาเป็นพิเศษสำหรับคอลัมน์กล่องเชื่อม เพื่อให้แน่ใจว่ามีความแข็งแกร่งและความต้านทานแรงบิดเพียงพอในระหว่างการประดิษฐ์คอลัมน์กล่องแผ่นกั้น (เช่นแผ่นแข็ง) จะถูกเชื่อมโดยทั่วไปที่ด้านในของคอลัมน์กล่อง เครื่องนี้เป็นอุปกรณ์พิเศษสำหรับการเชื่อมเชื่อมระหว่างแผ่นด้านนอกของคอลัมน์กล่องและแผ่นกั้นด้านใน

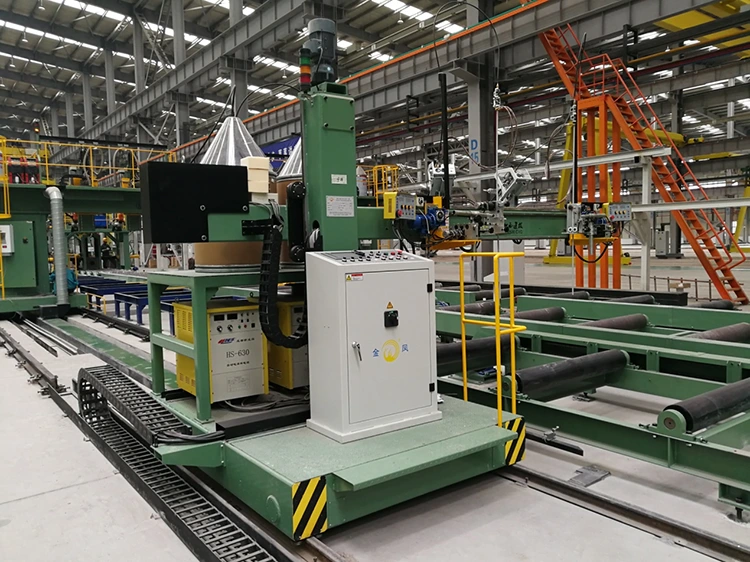

4- CO2/MAG Back Welding Machine

XQHB15L ซีรี่ส์กล่องคอลัมน์คอลัมน์คอลัมน์ป้องกันแก๊สเครื่องเชื่อมเครื่องเชื่อมเป็นอุปกรณ์เชื่อมพิเศษที่ออกแบบมาเป็นพิเศษสำหรับการสนับสนุนการเชื่อมคอลัมน์กล่อง (คอลัมน์) และการเชื่อมการเชื่อมหลังการสนับสนุนซึ่งเปิดตัวโดย บริษัท ของเราตามความต้องการของตลาดและประสบการณ์หลายปีในการพัฒนาอุปกรณ์โครงสร้างเหล็ก

5- CO2/MAG

XQHB15 ซีรี่ส์กล่องคอลัมน์คอลัมน์คอลัมน์แก๊สโล่เครื่องเชื่อมป้องกันเป็นอุปกรณ์เชื่อมพิเศษที่ออกแบบมาเป็นพิเศษสำหรับการสนับสนุนการเชื่อมคอลัมน์กล่อง (คอลัมน์) และการเชื่อมการเชื่อมหลังการสนับสนุนซึ่งเปิดตัวโดย บริษัท ของเราตามความต้องการของตลาดและประสบการณ์ในการพัฒนาอุปกรณ์โครงสร้างเหล็ก

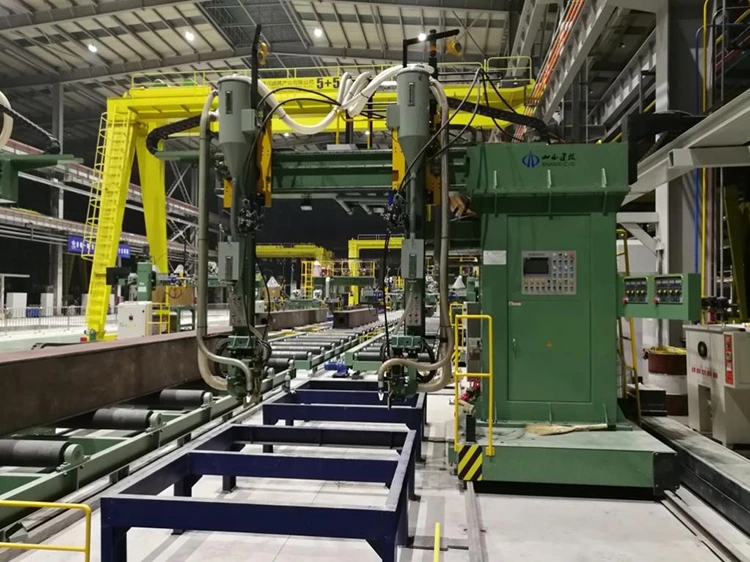

6- เครื่องเชื่อมอาร์คที่จมอยู่ใต้น้ำ

XMHB15 Box คานคานหนานที่จมอยู่ใต้น้ำ Sode -Arc Welding Machine เป็นผลิตภัณฑ์ที่ยอดเยี่ยมที่เปิดตัวโดย Jinfeng Welding and Cutting Company สำหรับอุตสาหกรรมโครงสร้างเหล็ก มันเป็นอุปกรณ์เชื่อมพิเศษที่ออกแบบมาเป็นพิเศษสำหรับการเชื่อมคอลัมน์กล่องขนาดใหญ่และขนาดกลาง (คอลัมน์) ในช่วงหลายปีที่ผ่านมาหลังจากการเพิ่มประสิทธิภาพและการปรับปรุงอย่างต่อเนื่องประสิทธิภาพการทำงานได้สมบูรณ์แบบมากขึ้น

7- เครื่องกัดปลายหน้า

ด้วยการพัฒนาอย่างรวดเร็วของการก่อสร้างทางเศรษฐกิจการก่อสร้างสะพานและอุตสาหกรรมอื่น ๆ มีข้อกำหนดที่เข้มงวดมากขึ้นสำหรับคุณภาพของวิศวกรรมโครงสร้างเหล็ก ข้อต่อก้นของ H-beam, คอลัมน์กล่องและคอลัมน์และชิ้นส่วนที่เรียวและการประมวลผลใบหน้าท้ายของชิ้นงานได้กลายเป็นกระบวนการที่สำคัญ การประมวลผลใบหน้าสิ้นสุดไม่เพียง แต่ช่วยปรับปรุงคุณภาพของงานชิ้นงานได้อย่างมากลดข้อผิดพลาดในการติดตั้งและการก่อสร้างในสถานที่ลดระยะเวลาการก่อสร้างและปรับปรุงประสิทธิภาพการก่อสร้างในสถานที่ นอกจากนี้ยังนำผลประโยชน์ทางเศรษฐกิจที่ดีขึ้นมาสู่องค์กรโครงสร้างเหล็ก ตามสถานการณ์การประมวลผลที่แท้จริงขององค์กรโครงสร้างเหล็ก บริษัท ของเรากำลังดูดซับข้อดีของผลิตภัณฑ์ที่คล้ายกันในระดับสากลและเปิดตัวผลิตภัณฑ์ใหม่ในเวลาที่เหมาะสมเพื่อตอบสนองความต้องการของตลาด มันไม่เพียง แต่ใช้ในอุตสาหกรรมโครงสร้างเหล็กเท่านั้น แต่ยังสามารถใช้เป็นอุปกรณ์ทั่วไปที่ใช้กันอย่างแพร่หลายในสะพานพลังงานไฟฟ้าน้ำมันปิโตรเคมีและอุตสาหกรรมการผลิตเครื่องจักรอื่น ๆ

8- คานฟลิปเปอร์ 180 °คว่ำ

มือถือสองชิ้นมือถือ 180 °คานครีบคานใช้สำหรับการเปิดชิ้นงานที่เชื่อมอยู่ด้านหนึ่ง เมื่อทำงานให้ยกชิ้นงานออกไปจากโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงานและตัวลดการขับรถบลัมทั้งสองของลำแสงเพื่อเคลื่อนย้ายแบบซิงโครนัสเพื่อย้ายชิ้นงานไปที่ด้านข้างของโต๊ะลูกกลิ้งหรือชั้นวางชิ้นงานและจากนั้นทรงกระบอกไฮดรอลิก

ตามสถานการณ์จริงสองชิ้นสามารถใช้แยกกันเป็นกลุ่มเพื่อพลิกลำแสงสั้น ในเวลาเดียวกัน 4 ชิ้นสามารถรวมกันเป็นกลุ่มเดียวสำหรับการพลิกของคานยาว ความยืดหยุ่นและประสิทธิภาพสูง

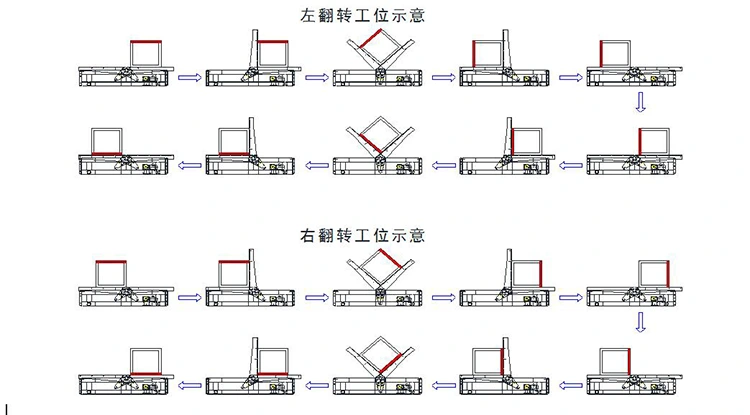

แผนภูมิการทำงานของการทำงานของครีบลำแสง:

9- รถเข็นเหล็ก

อุปกรณ์นี้ส่วนใหญ่ใช้เพื่อประสานงานกับกระบวนการผลิตเพื่อย้ายชิ้นงานจากโต๊ะลูกกลิ้งลำเลียงหรืออุปกรณ์อื่น ๆ ไปยังอุปกรณ์ที่จะประมวลผล รถเข็นเหล็กส่วนใหญ่มีฟังก์ชั่นการกระทำสองอย่างคือการเดินและยก การกระจัดของชิ้นงานสามารถทำได้ผ่านการจัดการและการควบคุม อุปกรณ์มีโครงสร้างที่เรียบง่ายการทำงานที่สะดวกและการทำงานที่มั่นคง เครื่องใช้งานการออกแบบที่ใช้งานหนักโดยมีภาระสูงสุด 30 ตัน;

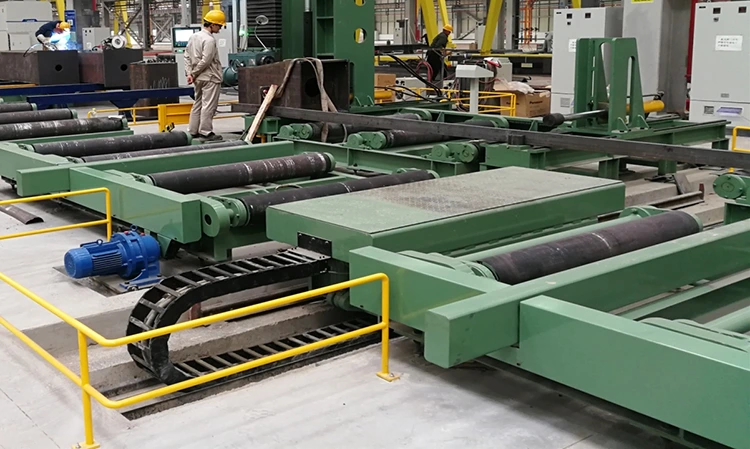

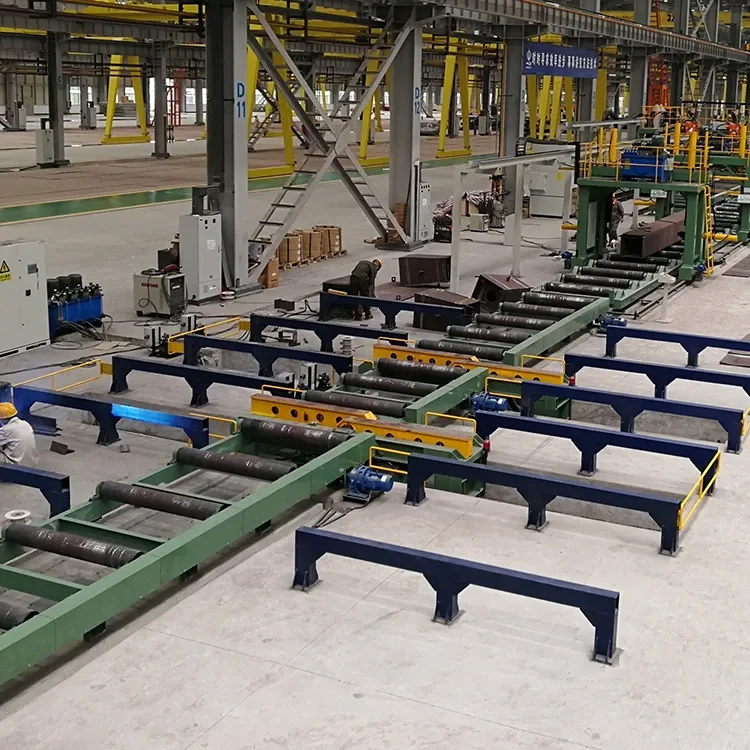

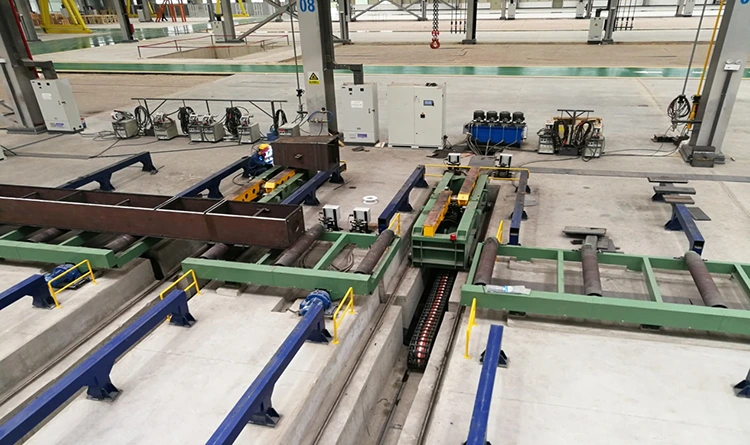

10- โต๊ะลูกกลิ้ง

ส่วนใหญ่จะใช้สำหรับการถ่ายทอดชิ้นงานจากชุดประกอบของคอลัมน์กล่องไปยังการเชื่อมเสร็จสิ้น

วิธีการผลิตคอลัมน์กล่องเชื่อมจากแผ่นเหล็ก?

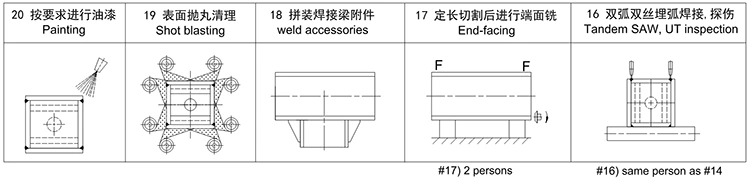

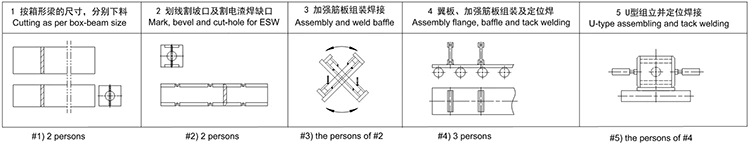

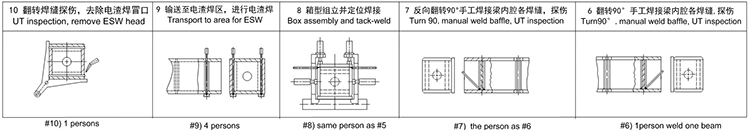

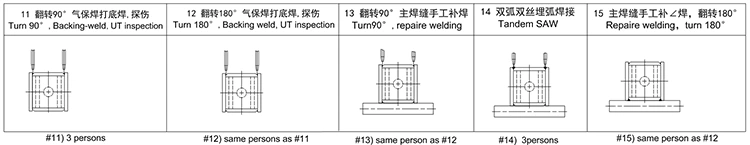

ต่อไปนี้เป็นแผนภูมิการผลิตการผลิตสำหรับการผลิตจากจานจนถึงลำแสงและการตรวจสอบขั้นสุดท้าย

แผนภูมิการผลิต
