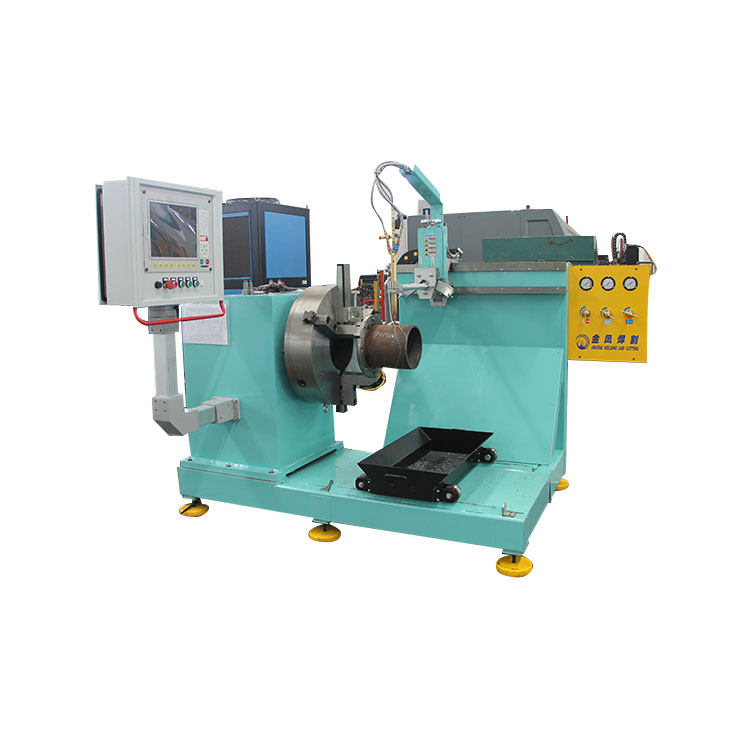

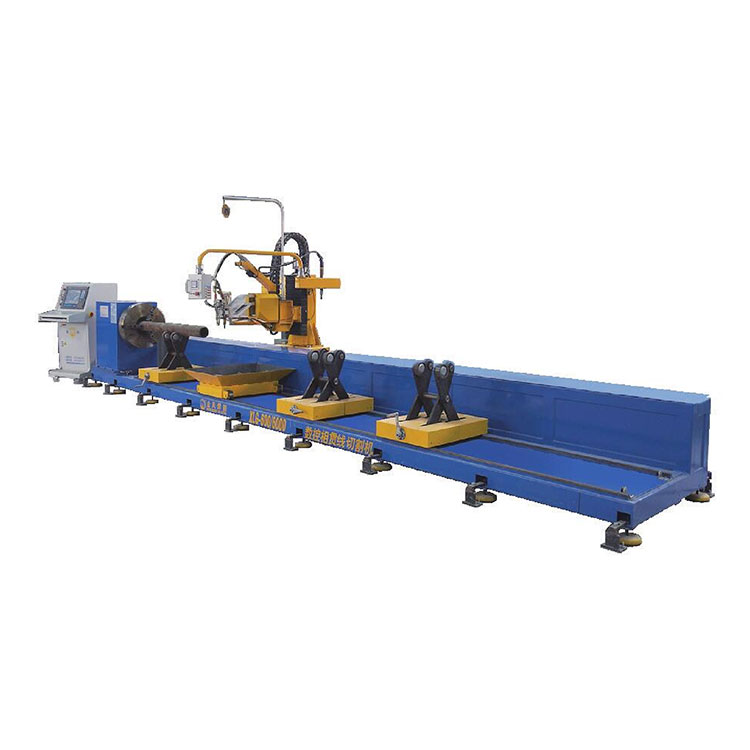

สำหรับทั้งหมดเครื่องตัดท่อพร้อมหัวจับที่ผลิตโดย JINFENG WELDCUT จะถูกส่งไปยังผู้ใช้ปลายทางพร้อมการรับประกัน 2 ปี ซึ่งมาพร้อมกับหัวจับสำหรับยึดท่อกลมและหมุนท่อระหว่างการตัด ผู้สนับสนุนท่อ หัวตัดพลาสม่าและหัวตัดไฟอ๊อกซิเจนติดตั้งอยู่บนแคร่เคลื่อนที่ซึ่งสามารถเคลื่อนที่ไปตามความยาวของท่อได้ เครื่องรองรับอินเทอร์เฟซ CAD-CAM ทั้งหมดเป็นตัวเลือก XLGเครื่องตัดท่อพร้อมหัวจับเป็นเครื่องตัดท่อด้วยความร้อนที่ทันสมัยที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ
แบบอย่าง |
เส้นผ่านศูนย์กลางท่อกลม |
ความยาวสูงสุด |
น้ำหนักท่อสูงสุด |
XLG 600 |
50-600มม |
12000มม |
5T |
เอ็กซ์แอลจี 900 |
60-900มม |
12000มม |
8T |
XLG 1250 |
200-1250มม |
12000มม |
12T |
XLG 1600 |
300-1600มม |
12000มม |
20T |
รองรับการตัดพลาสม่า, การมาร์กด้วยพลาสม่า, การมาร์กด้วยอิงค์เจ็ท, ซอฟต์แวร์ CAD-CAM
1. XLGเครื่องตัดท่อพร้อมหัวจับสามารถตัดเอียง ตัดรู ตัดแนวตั้งคุณภาพสูง เพื่อลดงานมวลในขั้นตอนต่อไป และทำให้เชื่อมเชื่อมในขั้นตอนต่อไปได้ง่าย
2.เครื่องตัดท่อสามารถทำงานร่วมกับระบบ MES ได้อย่างสมบูรณ์และอนุญาตให้มีการควบคุมระยะไกลผ่านโปรแกรมดูทีมสำหรับวิศวกรจากผู้ผลิตเพื่อดำเนินการวินิจฉัยทางไกลเพื่อแก้ปัญหาผ่านทางอินเทอร์เน็ตได้อย่างง่ายดายโดยไม่ต้องส่งวิศวกรไปยังไซต์งาน
3.ซอฟต์แวร์ CNC รองรับการดำเนินการตัดและการเขียนโปรแกรมด้วยตนเองของชิ้นส่วนตามมาโครที่รวมอยู่ใน CNC CNC มีอินเทอร์เฟซนำเข้าสำหรับไฟล์ข้อมูลที่ส่งออกจากซอฟต์แวร์การออกแบบ TEKLA
4. XLG ตัวนี้เครื่องตัดท่อพร้อมหัวจับมีการใช้กันอย่างแพร่หลายในการต่อเรือ, อู่ต่อเรือ, นอกชายฝั่ง, การก่อสร้างเหล็ก, โครงสร้างเหล็ก, ท่อ, สำหรับการตัดพลาสม่าและการตัดท่อด้วยเปลวไฟด้วยออกซิเจนเพื่อสร้างสนามกีฬา, สะพาน, สวนสนุก, ศูนย์แสดงสินค้า, สนามบิน, ห้างสรรพสินค้า, โครงถัก, โครงถัก, โครง, แจ็คเก็ต, แม่แรง, โครงรองรับ, ท่อ ฯลฯ
โดยการเพิ่ม XLGเครื่องตัดท่อพร้อมหัวจับไปยังโรงงานผลิต ผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ สามารถเพิ่มการผลิตและลดแรงงานลงได้มาก
หน่วยควบคุมหลักของ CNC เป็นตัวควบคุมอุตสาหกรรมที่รวมเข้ากับหน้าจอสัมผัส ด้วยการแก้ไขการ์ดบอร์ดฮาร์ดแวร์ CNC จึงมีเสถียรภาพที่เชื่อถือได้และการเดินสายที่ง่ายและสะดวก ด้วยรหัส G มาตรฐาน ผู้ปฏิบัติงานสามารถเรียนรู้และใช้งานเครื่องได้ง่าย ระบบ CNC รองรับ 3 โหมดการทำงาน: การตัดไฟ การตัดพลาสม่า และการสาธิต
Freepipe ซอฟต์แวร์เป็นไลบรารีของ Macros ซึ่งรวมอยู่ในซอฟต์แวร์ของระบบ CNC และง่ายสำหรับผู้ปฏิบัติงานสำหรับการเขียนโปรแกรมด้วยตนเอง

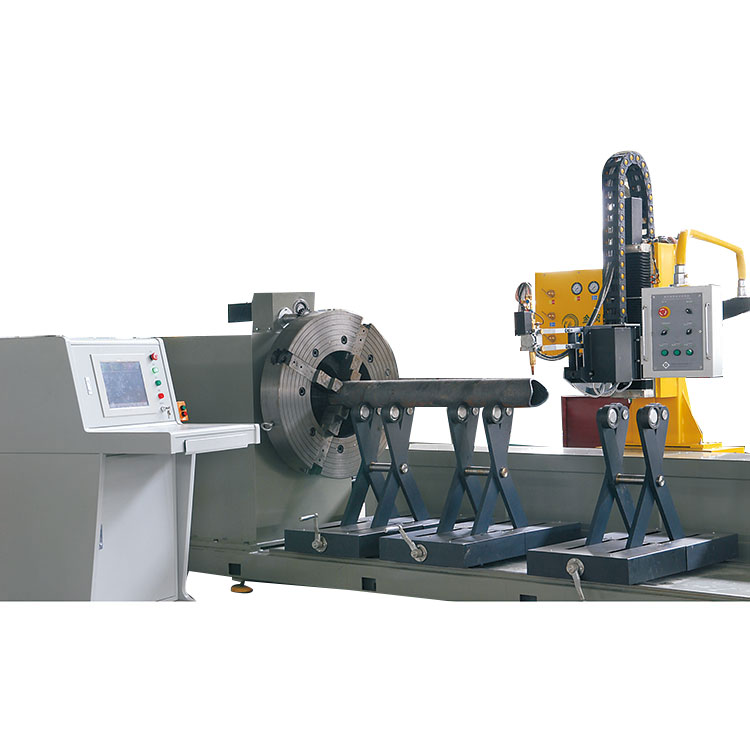

ปลายด้านหนึ่งของท่อกลมถูกยึดไว้กับหัวจับ ปลายอีกด้านหนึ่งรองรับโดยตัวรองรับอิสระ พลังของหัวจับเพื่อหมุนท่อหมุนสำหรับการตัดด้วยหัวตัดเพื่อให้เกิดการตัดอัตโนมัติ
รถเข็นเคลื่อนที่จะเคลื่อนที่ไปตามความยาวของท่อเพื่อให้หัวตัดครอบคลุมความยาวของท่อทั้งหมด เพื่อให้ได้การตัดท่อที่มีความยาวต่างกัน
ใช้สำหรับรองท่อขนาดยาวพร้อมลูกค้ำหลายชุด ตัวรองรับท่อถูกควบคุมโดยน็อตเลื่อนแบบสกรูสองทิศทาง และน็อตแบบเลื่อนมาพร้อมกับโครงรองรับไบแอส ซึ่งสามารถปรับให้เหมาะกับขนาดเส้นผ่านศูนย์กลางท่อที่แตกต่างกันได้ ตัวยึดล้อเลื่อนสามารถเคลื่อนย้ายไปตามรางยาวบนโต๊ะฐานได้ ดังนั้นจุดรองรับจึงสามารถปรับได้ตามความยาวของท่อ
