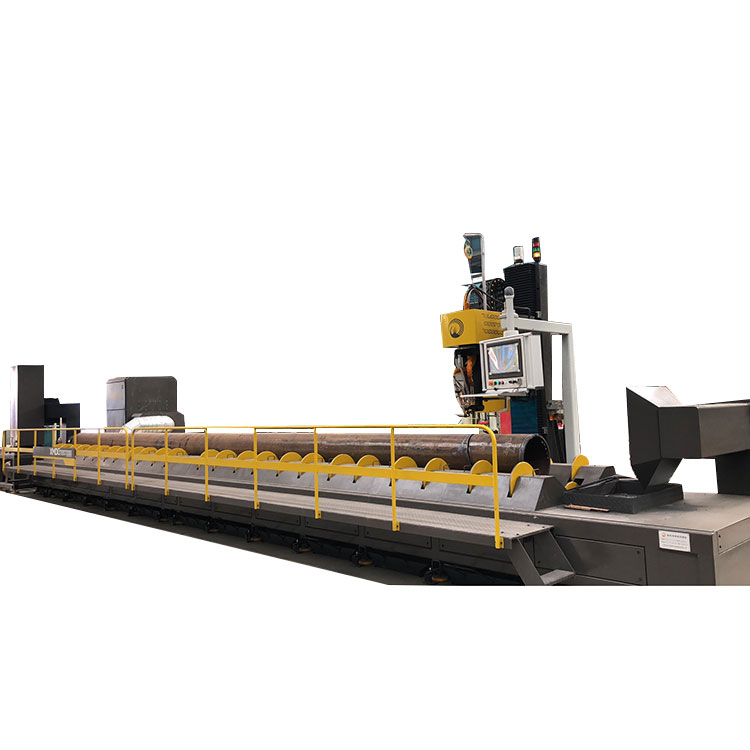

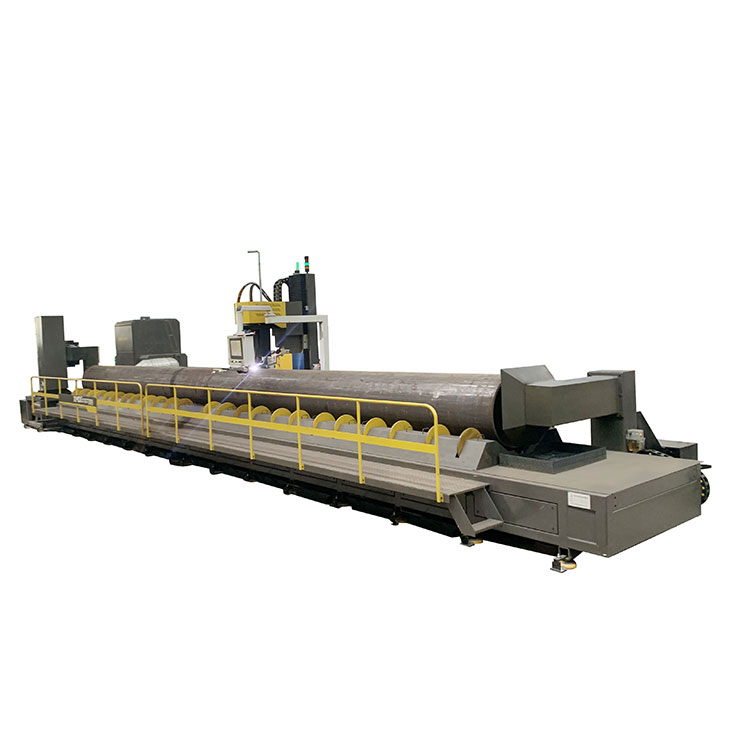

สำหรับทั้งหมดเครื่องตัดท่อพร้อมลูกกลิ้งที่ผลิตโดย JINFENG WELDCUT จะถูกส่งไปยังผู้ใช้ปลายทางพร้อมการรับประกัน 2 ปี ซึ่งมาพร้อมกับหัวจับสำหรับยึดท่อกลมและหมุนท่อระหว่างการตัด ผู้สนับสนุนท่อ หัวตัดพลาสม่าและหัวตัดไฟอ๊อกซิเจนติดตั้งอยู่บนแคร่เคลื่อนที่ซึ่งสามารถเคลื่อนที่ไปตามความยาวของท่อได้ เครื่องรองรับอินเทอร์เฟซ CAD-CAM ทั้งหมดเป็นตัวเลือก เอ็กซ์เอ็มจีเครื่องตัดท่อพร้อมลูกกลิ้งเป็นเครื่องตัดท่อด้วยความร้อนที่ทันสมัยที่สุดเพื่อเพิ่มผลผลิตสำหรับผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ
แบบอย่าง |
เส้นผ่านศูนย์กลางท่อกลม |
ความยาวสูงสุด |
น้ำหนักท่อสูงสุด |
หมายเหตุ |
เอ็กซ์เอ็มจี 600 |
60-600มม |
12000มม |
5T |
ลูกกลิ้ง 2 เส้น |
เอ็กซ์เอ็มจี 900 |
90-900มม |
12000มม |
5T |
ลูกกลิ้ง 2 เส้น |
เอ็กซ์เอ็มดีจี 1200 |
60-1220มม |
12000มม |
14T |
ลูกกลิ้ง 4 เส้น |
XMDG 1420 |
60-1420มม |
12000มม |
16 ต |
ลูกกลิ้ง 4 เส้น |
เอ็กซ์เอฟจี1600 |
300-1600มม |
12000มม |
20T |

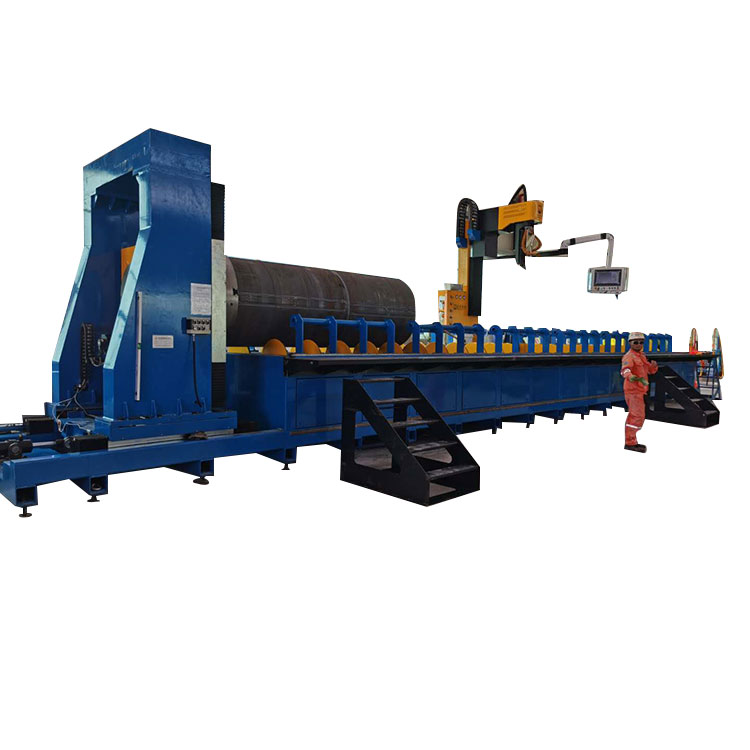

หัวจับ + ลูกกลิ้งเส้น 4 เส้น |
รองรับการตัดด้วยพลาสม่า, การมาร์กด้วยพลาสม่า, การมาร์กด้วยอิงค์เจ็ต, ซอฟต์แวร์ CAD-CAM, ฟิลเตอร์แยกฝุ่น
1.เอ็กซ์เอ็มจีเครื่องตัดท่อพร้อมลูกกลิ้งสามารถตัดเอียง ตัดรู ตัดแนวตั้งคุณภาพสูง เพื่อลดงานมวลในขั้นตอนต่อไป และทำให้เชื่อมเชื่อมในขั้นตอนต่อไปได้ง่าย
2.เครื่องตัดท่อสามารถทำงานร่วมกับระบบ MES ได้อย่างสมบูรณ์และอนุญาตให้มีการควบคุมระยะไกลผ่านโปรแกรมดูทีมสำหรับวิศวกรจากผู้ผลิตเพื่อดำเนินการวินิจฉัยทางไกลเพื่อแก้ปัญหาผ่านทางอินเทอร์เน็ตได้อย่างง่ายดายโดยไม่ต้องส่งวิศวกรไปยังไซต์งาน
3.ซอฟต์แวร์ CNC รองรับการดำเนินการตัดและการเขียนโปรแกรมด้วยตนเองของชิ้นส่วนตามมาโครที่รวมอยู่ใน CNC CNC มีอินเทอร์เฟซนำเข้าสำหรับไฟล์ข้อมูลที่ส่งออกจากซอฟต์แวร์การออกแบบ TEKLA
4. XMG นี้เครื่องตัดท่อพร้อมลูกกลิ้งมีการใช้กันอย่างแพร่หลายในการต่อเรือ, อู่ต่อเรือ, นอกชายฝั่ง, การก่อสร้างเหล็ก, โครงสร้างเหล็ก, ท่อ, สำหรับการตัดพลาสม่าและการตัดท่อด้วยเปลวไฟด้วยออกซิเจนเพื่อสร้างสนามกีฬา, สะพาน, สวนสนุก, ศูนย์แสดงสินค้า, สนามบิน, ห้างสรรพสินค้า, โครงถัก, โครงถัก, โครง, แจ็คเก็ต, แม่แรง, โครงรองรับ, ท่อ ฯลฯ
โดยการเพิ่ม XMGเครื่องตัดท่อพร้อมลูกกลิ้งไปยังโรงงานผลิต ผู้ใช้ปลายทางจากอุตสาหกรรมต่างๆ สามารถเพิ่มการผลิตและลดแรงงานลงได้มาก
5.ประสิทธิภาพสูง: เวลาในการโหลดท่อคือ 1/5 ของเครื่องตัดท่อแบบหัวจับ (ในเครื่องตัดท่อแบบหัวจับ เวลาตัดประมาณ 1/3 สำหรับรอบเวลาการตัดทั้งหมด เวลา 2/3 คือเวลาเตรียมการก่อนตัด)
เพื่อวัตถุประสงค์ในการปกป้องสิ่งแวดล้อม ที่ปลายทั้งสองด้านของเครื่องได้ติดตั้งอุปกรณ์ดูดซับฝุ่นเพื่อนำควันพลาสมาเข้าสู่ตัวกรองฝุ่น อุปกรณ์ดูดซับฝุ่นด้านหนึ่งสามารถเคลื่อนย้ายได้ตามความยาวของท่อต่างๆ
เพื่อจุดประสงค์ในการปกป้องสิ่งแวดล้อม XMG จึงมีการติดตั้งตัวกรองแยกฝุ่นเครื่องตัดท่อพร้อมลูกกลิ้ง. ตัวกรองเชื่อมต่อกับอุปกรณ์ดูดซับฝุ่นผ่านทางท่ออากาศ
หน่วยควบคุมหลักของ CNC เป็นตัวควบคุมอุตสาหกรรมที่รวมเข้ากับหน้าจอสัมผัส ด้วยการแก้ไขการ์ดบอร์ดฮาร์ดแวร์ CNC จึงมีเสถียรภาพที่เชื่อถือได้และการเดินสายที่ง่ายและสะดวก ด้วยรหัส G มาตรฐาน ผู้ปฏิบัติงานสามารถเรียนรู้และใช้งานเครื่องได้ง่าย ระบบ CNC รองรับ 3 โหมดการทำงาน: การตัดไฟ การตัดพลาสม่า และการสาธิต
ซอฟต์แวร์ freepipe เป็นไลบรารีของ Macros ซึ่งรวมอยู่ในซอฟต์แวร์ของระบบ CNC และง่ายสำหรับผู้ปฏิบัติงานในการเขียนโปรแกรมด้วยตนเอง

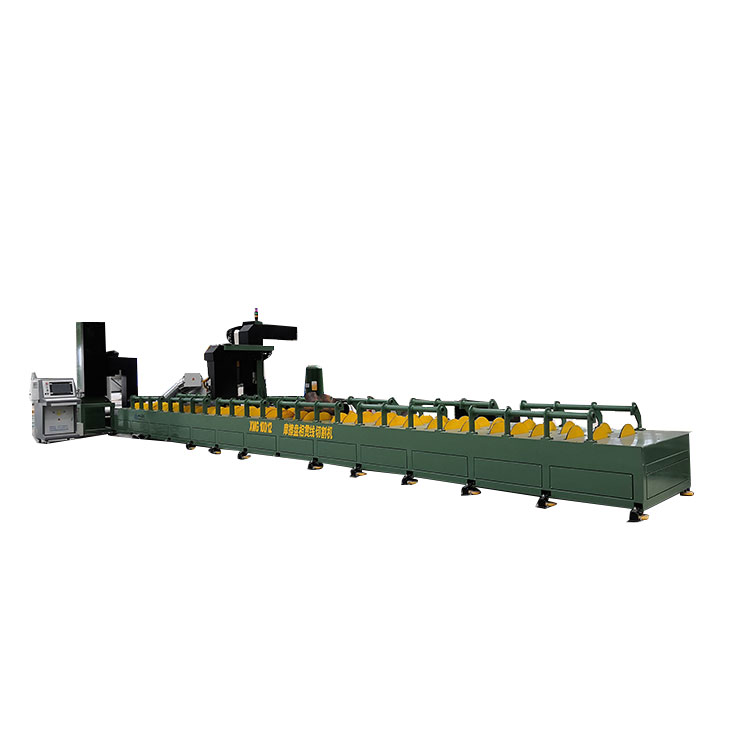

เตียงลูกกลิ้งประกอบด้วยโครงโต๊ะที่มีจานลูกกลิ้งหลายชิ้นอยู่ด้านบนเพื่อรองรับท่อ สำหรับช่วงขนาดเส้นผ่านศูนย์กลางท่อต่างๆ จะออกแบบเครื่องตัดท่อให้มีลูกกลิ้ง 2 เส้น หรือลูกกลิ้ง 4 เส้น
รถเข็นเคลื่อนที่จะเคลื่อนที่ไปตามความยาวของท่อเพื่อให้หัวตัดครอบคลุมความยาวของท่อทั้งหมด เพื่อให้ได้การตัดท่อที่มีความยาวต่างกัน
